说明

宽工作电压范围：2.5V至34V
过压保护可达60V
反向电源电压保护可达-40V
LTC4365：阻止50Hz和60Hz交流电源
LTC4365-1：快速(1ms)故障恢复
无大多数应用所需的输入电容或TVS

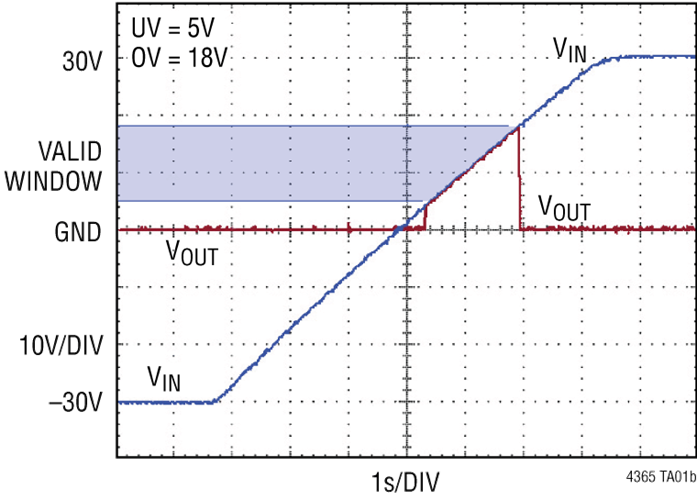

可调欠压和过压保护范围

电荷泵可增强外部N沟道MOSFET
低工作电流：125μA
低关断电流：10μA

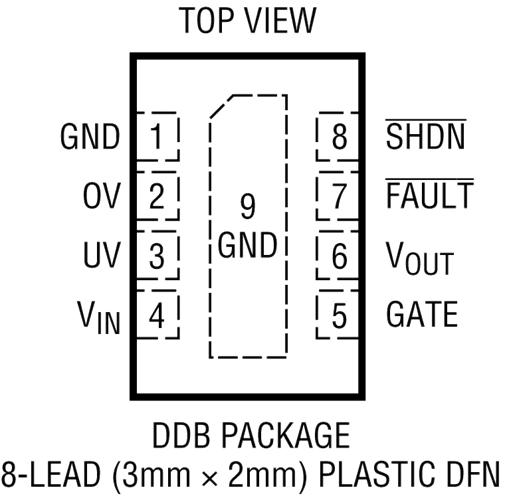

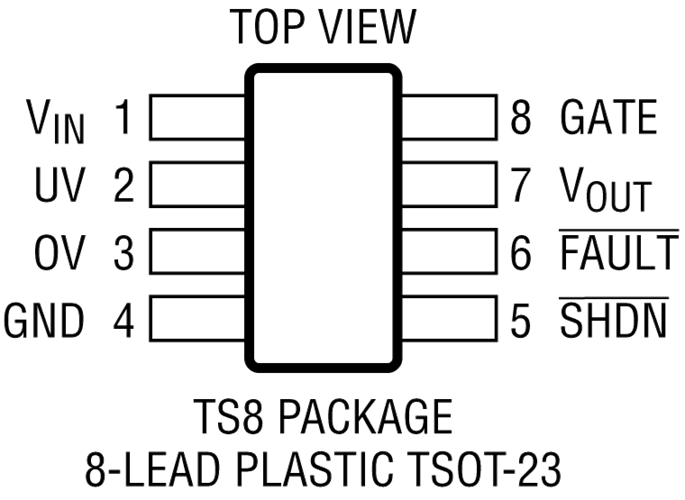

紧凑型8引脚、3mm × 2mm DFN和TSOT-23 (ThinSOT^™)封装
AEC-Q100通过汽车应用认证

特性

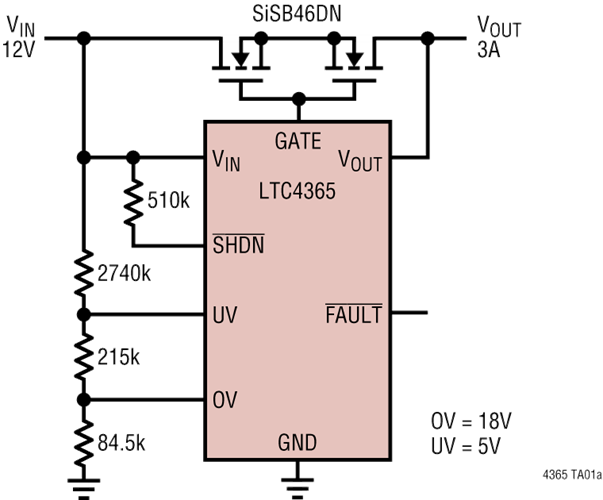

LTC^®4365 可为那些电源输入电压有可能过高、过低、甚至为负值的应用提供保护。该器件通过控制一对外部 N 沟道 MOSFET 的栅极电压来实现这种保护功能，以确保输出处于一个安全的工作范围之内。 LTC4365 能承受 -40V 至 60V 的电压，并具有一个 2.5V 至 34V 的工作范围，而在正常运作中的电流消耗仅为 125μA。

两个比较器输入采用一个外部阻性分压器提供了过压 (OV) 和欠压 (UV) 设定点的配置。一个停机引脚负责提供用于使能和停用 MOSFET 以及将器件置于一种低电流停机状态的外部控制。一个故障输出可提供被拉至低电平的 GATE 引脚状态。当器件处于停机状态或输入电压超出了 UV 和 OV 设定点的范围时，将指示有故障发生。

LTC4365 具有一个 36ms 的接通延迟，用于对带电连接实施防反跳并隔离 50Hz 至 60Hz AC 电源。为了在故障之后实现快速恢复，LTC4365-1 将接通延迟缩短至 1ms。
