TI德州仪器 MAX16915 产品介绍

2026-04-14 0次

说明

工作于4.5V至19V输入电压
瞬态电压保护可高达+44V和-75V
可通过电阻分压器调节过压门限，关断模式下完全关闭电路
理想的二极管电池反接保护
采用适当尺寸的外部pFET可实现低压降
防止反向充电
过压指示
关断输入
29µA低工作电流
6µA低关断电流
热过载保护
-40°C至+125°C工作温度范围
小尺寸10引脚µMAX封装

特性

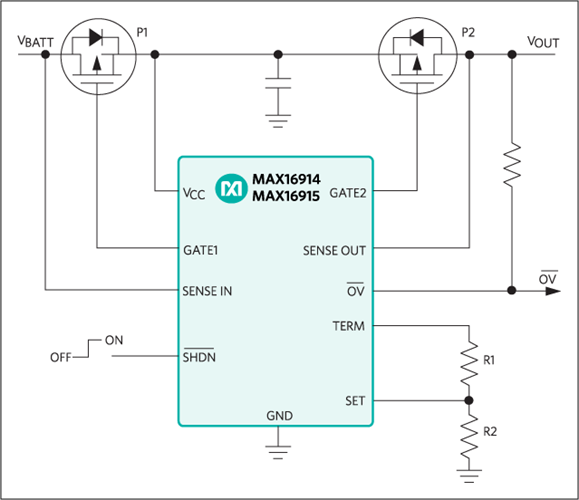

MAX16914/MAX16915是低静态电流过压保护和电池反接保护控制器，设计用于可承受瞬态高压和故障条件的汽车系统及工业系统。这些故障条件包括抛负载、电压突降以及反向输入电压。控制器检测电源输入端的电压并控制两个外部pFET，以便在出现故障时断开负载。当输入电源电压大于4.5V时，外部pFET导通并在达到编程设置的过压门限前保持导通。出现高压故障条件时，控制器在整个瞬态过压期间将输出电压调整到所设置的门限电压上限(MAX16915)或切换至高阻(MAX16914)，避免损坏后续电路。过压情况通过低电平有效的漏极开路输出/OV指示。

电池反接pFET可以看作是理想的二极管，在正向偏置时压降最小。反向偏置时，pFET关断，防止后续电路的大电容向电源放电。

关断控制可完全关断IC，断开输入与输出的连接以及TERM与其外部电阻分压器的连接，使静态电流降至最低。

这两款器件均采用10引脚µMAX®封装，工作在-40°C至+125°C汽车级温度范围。
