说明

特性

MAX4970/MAX4971/MAX4972系列过压保护器具有低至40mΩ (典型值) R_ON的内部FET，可为低压系统提供高达+28V的故障保护。这些器件还可驱动可选的外部pFET，为输入电压提供反向保护。当输入电压超出过压门限时，器件关断内部FET，以防止损坏被保护元件。

所有开关均具有2.3A (最小值)限流保护。在短路情况下，器件工作于自动重试模式，内部MOSFET打开以检测故障是否移除。自动重试间隔时间为15ms，如果故障已经移除，则MOSFET保持打开。

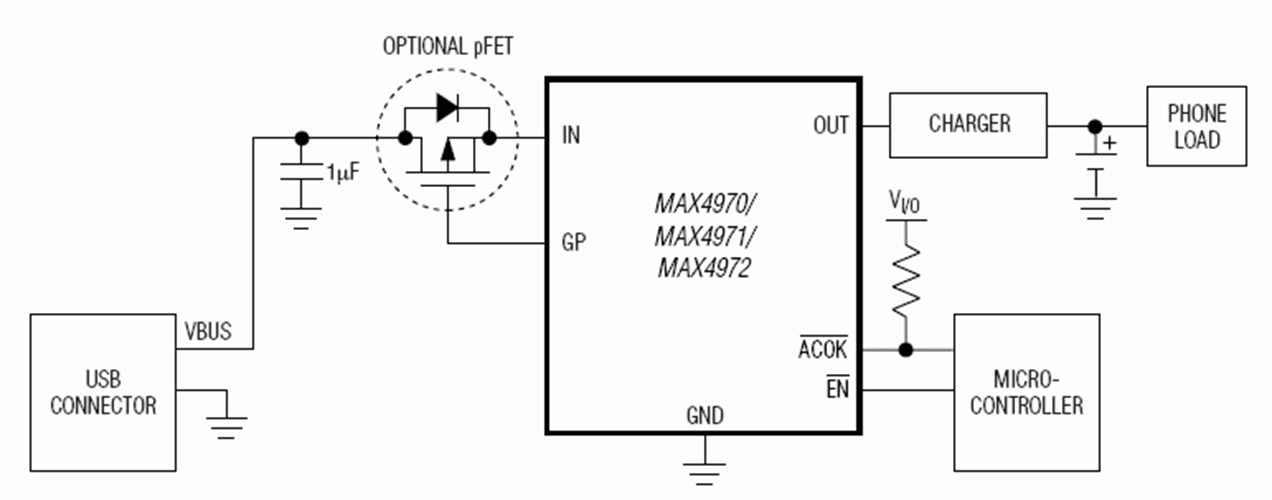

MAX4970/MAX4971/MAX4972具有使能输入(/EN)，用于控制内部nFET及外部可选pFET的工作。使用/EN时，允许外部pFET阻止反向电压，和输出上出现的任何信号无关。

过压门限(OVLO)预设为4.65V (MAX4972)、5.8V (MAX4970)或6.35V (MAX4971)。欠压门限(UVLO)预设为2.45V。当输入电压跌落至低于UVLO门限时，器件进入低电流待机模式。

所有器件采用小尺寸、12焊球WLP封装，工作于-40°C至+85°C扩展级温度范围。

应用

• 蜂窝电话
• 数码相机
• MP3播放器
• PDA与掌上电脑设备
