TI德州仪器 MAX4840A 产品介绍
2026-04-14
0次
说明
- 高达+28V的过压保护
- 预设的7.4V或5.8V过压触发门限
- 驱动低成本nMOS FET
- 内置50ms启动延迟
- 内置电荷泵
- 欠压锁定
- ±15kV ESD保护输入
- /FLAG指示电压故障
- 6引脚SC70封装和µDFN封装
- 无铅
特性

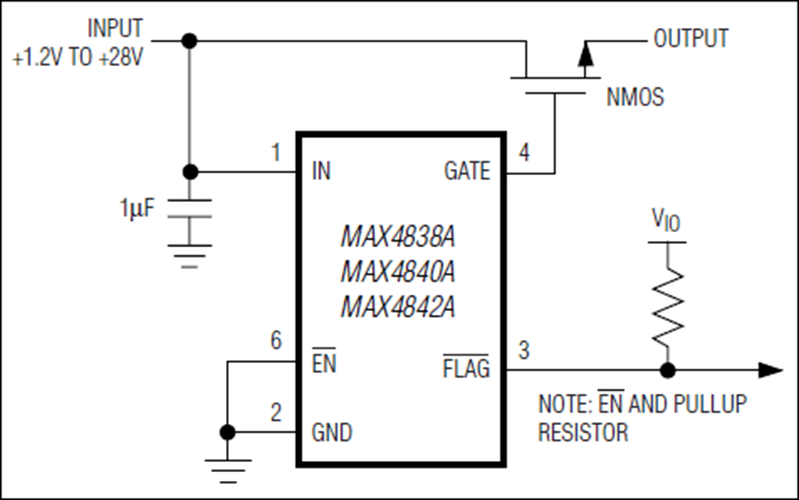

MAX4838A/MAX4840A/MAX4842A是过压保护IC，可为低压系统提供高达+28V的过压保护。如果输入电压大于过压触发门限，MAX4838A/MAX4840A/MAX4842A会关闭低成本的外部n沟道FET，以防止受保护的元件损坏。内部电荷泵无需外部电容，可驱动FET栅极，构成一个简单、可靠的解决方案。
MAX4838A的过压门限为7.4V，MAX4840A的过压门限为5.8V，MAX4842A具有4.7V的过压门限。MAX4838A/MAX4840A具有3.25V的欠压锁定(UVLO)门限，MAX4842A则具有2.5V的UVLO门限。除了单FET配置，这些器件还可连接背靠背外部FET，以阻止电流倒灌到适配器。
上电时，器件等待50ms，然后再驱动GATE至高电平。/FLAG在GATE变高之后继续保持50ms的低电平状态。MAX4838A/MAX4840A/MAX4842A具有漏极开路/FLAG输出。/FLAG输出可以立即响应过压故障。
其它功能还包括：±15kV (HBM) ESD保护输入(采用1µF旁路电容)，可关闭器件的关断控制引脚(/EN)。
所有器件采用小型6引脚SC70封装和6引脚1.5mm x 1.0mm µDFN封装，工作在扩展级温度范围：-40°C至+85°C。
应用
- 蜂窝电话
- 数码相机
- MP3播放器
- PDA与掌上电脑设备
