说明

特性

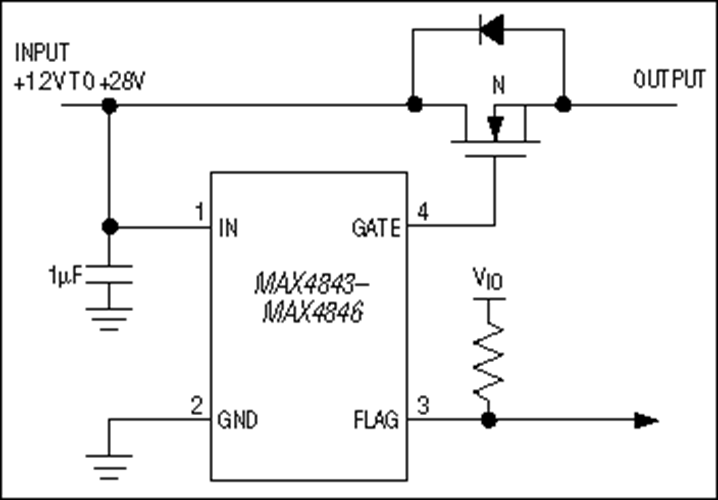

MAX4843–MAX4846过压保护控制器可在高达28V的高压故障条件下为低压系统提供保护。当输入电压超过过压门限时，器件会关断低成本外部n沟道FET，使受保护元件免受损害。内部电荷泵无需外部电容，用于驱动FET栅极，构成简单和高度可靠的解决方案。

过压门限电平设定为7.4V (MAX4843)、6.35V (MAX4844)、5.8V (MAX4845)以及4.65V (MAX4846)。当输入电压下降至低于欠压锁定(UVLO)门限时，器件进入低待机电流模式(10µA)。MAX4843/MAX4844/MAX4845具有4.15V的UVLO门限、MAX4845C/MAX4845D具有2.2V的UVLO门限和MAX4846具有2.5V的UVLO门限。除了单FET配置结构之外，器件也可配置为背靠背外部FET结构，以防止电流反向流入适配器。

此外，当输入端使用1µF电容旁路至地时，可提供±15kV ESD保护。所有器件采用小型(1.5mm x 1.0mm) 6引脚µDFN封装和(1.5mm x 1.0mm) 6引脚超薄型LGA (MAX4845EYT+T)封装，工作于-40°C至+85°C温度范围。

应用

• 蜂窝电话
• 数码相机
• MP3播放器
• PDA与掌上电脑设备
