TI德州仪器 ADUCM430 产品介绍

2026-04-14 0次

说明

模拟输入和输出
- 多通道、12-位、2 MSPS ADC
  - 多达 16 个外部通道
  - 电源、VDAC、IDAC 和温度监视器内部通道
  - 单端和差分模式
  - 模拟输入范围：0 V 至 V_REF
  - 包含输入缓冲区
  - 数字比较器
多达 9 个 12 位电压输出 VDAC
- 4 通道、可选输出范围
  - 0 V 至 2.5 V 或 AVDDx − 0.1 V
  - AVDDNEG + 0.2 V 至 0 V 或 −2.5 V 至 0 V（仅限 ADuCM430）
- 4 通道、0 V 至 2.5 V 或 AVDDx − 0.2 V
- 1 通道、0 V 至 2.5 V
多达 4 个低噪声、12 位 IDAC（仅限 ADuCM430）
- 可配置输出范围：50 mA、100 mA 或 150 mA
4 个具有可调迟滞电压的电压比较器
TEC 控制器（仅限 ADuCM430）
- 可选降压或 LDO 稳压器模式（如果未使用 TEC）
- 最大加热和制冷电流：1.3 A
- 电流和电压监控与保护
- 软启动功能
微控制器
- 32 位 Arm Cortex-M3 内核，RISC 架构
- 串行线端口支持数字码下载和调试
时钟选项：
- 16 MHz 片内振荡器
- 80 MHz PLL 输出
- 外部时钟源
存储器
- 2× 512 kB 独立 Flash/EE 存储器
- 48 kB SRAM

通过 I²C 实现软件触发在线重新编程能力
片内外设
- 1× UART、2× SPI、2× I²C 串行输入和输出
- 具有多电平电压（3.3 V、1.8 V 和 1.2 V）数字输入的 GPIO
- MDIO 目标高达 4 MHz（开漏）
- 3 个 16 位和 1 个 32 位通用定时器
- 唤醒定时器 (WUT)
- 看门狗定时器 (WDT)
- 32 元件 PLA
- 16 位 PWM
- 曼彻斯特编码器和解码器
- 所有 GPIO 支持外部中断
电源
- 多个电源
  - AVDDx、IOVDD、DVDD 和 PVDDTECx（仅限 ADuCM430）：2.85 V 至 3.63 V
  - AVDDNEG（仅限 ADuCM430）：−1.8 V 至 −3.63 V
  - PVDDIDACx（仅限 ADuCM430）：1.60 V 至 AVDDx
- 针对低功耗应用，提供灵活的工作模式
封装和温度范围

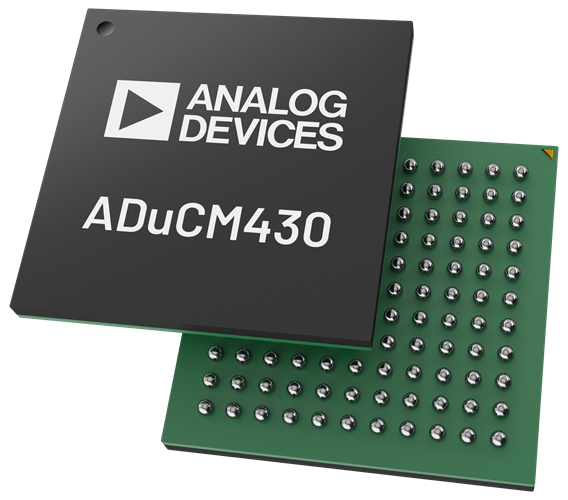

- 5 mm x 5 mm、0.4 mm 间距、121 引脚 CSP_BGA 封装
- T_J 额定工作温度范围为 −40°C 至 +125°C
工具
- 低成本 QuickStart 开发系统，可向InfoOpticalNetwork@analog.com 申请获取
- 完全第三方支持

应用

欲了解有关ADuCM430的更多信息，请联系 InfoOpticalNetwork@analog.com。

类型	描述
通信	无线基础设施
