TI德州仪器 LTM8064 产品介绍

2026-04-14 0次

说明

完整的降压型开关模式电源
CVCC：恒定电压、恒定电流
两象限：供应及吸收输出电流
可通过并联以增加输出电流，即使采用不同的电压电源也不例外

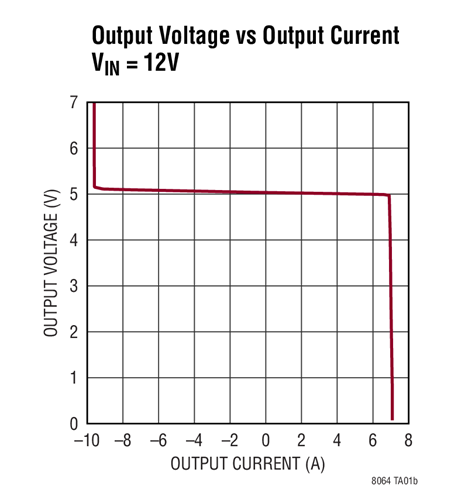

可调输出电流在供应时可高达 7A 或在吸收时可达 9.1A
宽输入电压范围：6V 至 58V
1.2V 至 36V 输出电压
可选的开关频率：100kHz 至 1MHz
符合 (e1) RoHS 标准的封装
可编程软起动

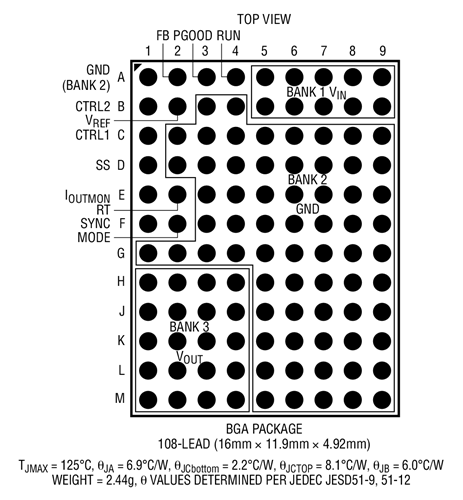

纤巧的 (16mm x 11.9mm x 4.92mm) 表面贴装型 BGA 封装

特性

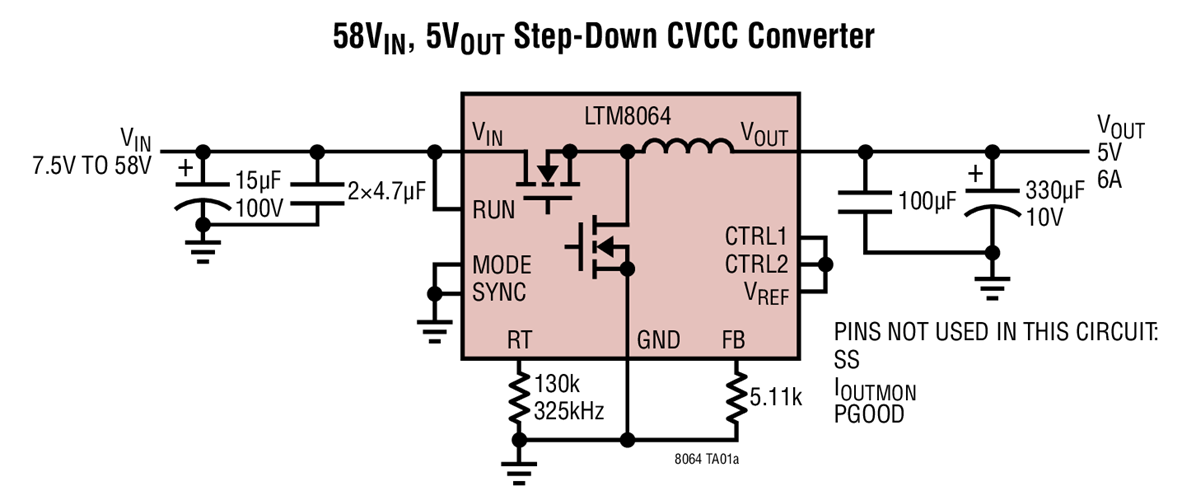

LTM^®8064 是一款 58V_IN、6A、恒定电压、恒定电流 (CVCC)、降压型 μModule^® (电源模块) 稳压器。封装中内置了开关控制器、电源开关、电感器和支持组件。LTM8064 可在一个 6V 至 58V 的输入电压范围内运作，支持 1.2V 至 36V 的输出电压范围。CVCC 操作使得 LTM8064 能够在输出范围内准确地调节其输出电流，在供应时可高达 7A 以及在吸收时可达 9.1A 。输出电流可以由一个控制电压、单个电阻器或一个热敏电阻来设定。如欲设定开关频率，则简单地在 RT 引脚和地之间布设一个电阻器。一个连接在 FB 引脚和地之间的电阻器将设定输出电压。只需大容量的输入和输出滤波电容器即可构成完整的设计。

LTM8064 采用耐热性能增强的紧凑型 (16mm x 11.9mm x 4.92mm) 模压树脂球栅阵列 (BGA) 封装，适合采用标准的表面贴装设备来进行自动化装配。LTM8064 符合 RoHS 标准。
