TI德州仪器 ADN8833 产品介绍
2026-04-14
0次
说明
- 获得专利的高效率单电感架构
- 用于TEC驱动器的集成式低RDSON MOSFET
- TEC电压和电流工作监控
- 无需外部检测电阻
- 独立的TEC加热和冷却限流设置
- 可编程最大TEC电压
- 2 MHz PWM开关频率
- 外部同步
- 兼容数字热控环路
- 2.50 V、1%精度基准电压输出
- 采用25引脚、2.5 mm x 2.5 mm WLCSP或24引脚、4 mm x 4 mm LFCSP封装
特性

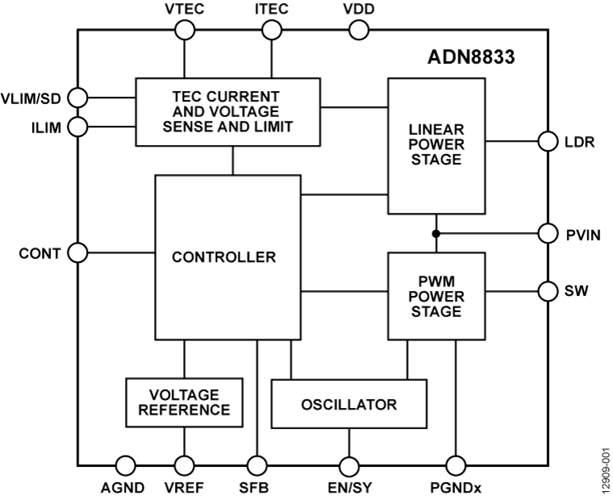

ADN8833是一款集成1 A功率MOSFET的单芯片H桥TEC驱动器。它包括提供线性驱动器(LDR)输出的线性功率级，以及提供SW输出的脉冲宽度调制(PWM)功率级。根据CONT输入的控制电压，ADN8833通过TEC驱动电流，将连接至TEC模块的激光二极管或无源组件的温度建立至可编程的目标温度。
CONT输入所施加的控制电压由数模转换器(DAC)产生，后者靠近温度控制系统的数字比例-积分-微分(PID)环路。
内部2.5 V基准电压提供精确的1%输出，用于分压器网络偏置，从而在加热和冷却模式下对最大TEC电流和电压限值进行编程。该基准电压也可用于DAC和温度检测电路，包括热敏电阻电桥和模数转换器(ADC)。
*产品受美国专利第6,486,643号保护
应用
- TEC温度控制
- 光学模块
- 光纤放大器
- 光纤网络系统
- 需要TEC温度控制的仪器仪表
