说明

获得专利的高效率单电感架构
用于TEC驱动器的集成式低 R_DSON MOSFET
TEC电压和电流工作监控
无需外部检测电阻
独立的TEC加热和冷却限流设置
可编程最大TEC电压
2.0 MHz PWM驱动器开关频率

外部同步
集成两个零偏移、轨到轨斩波放大器
支持NTC 或RTD热传感器
2.50 V、1%精度基准电压输出
温度锁定指示器

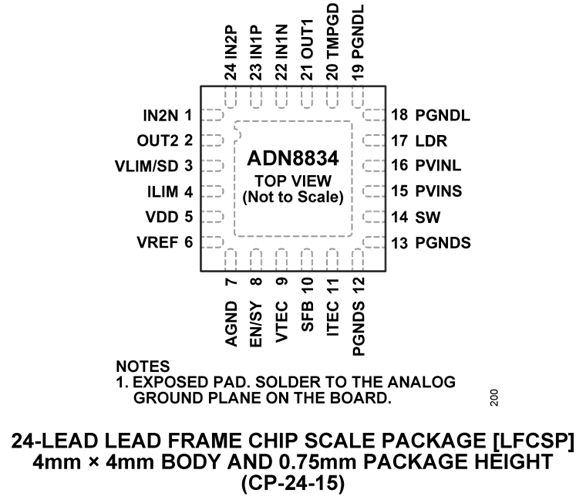

采用25引脚、2.5 mm x 2.5 mm WLCSP或24引脚、4 mm x 4 mm LFCSP封装
通过AEC-Q100汽车应用认证

特性

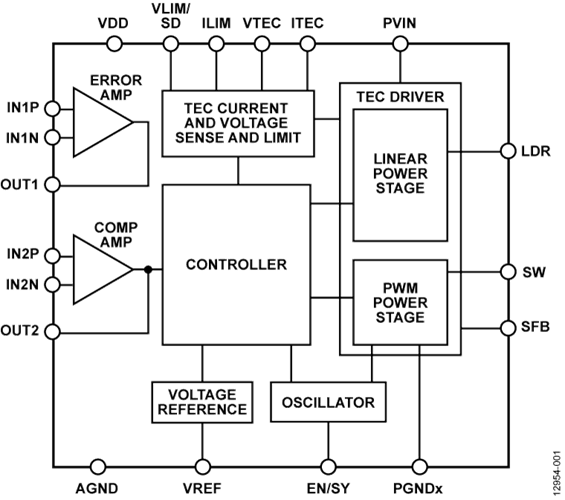

ADN8834¹ 是一款集成TEC控制器的单芯片TEC控制器。它包括线性功率级、脉冲宽度调制(PWM)功率级和两个零点漂移、轨到轨运算放大器。线性控制器采用PWM驱动器工作，在H桥配置下控制内部功率MOSFET。通过测量热传感器反馈电压，并使用集成运算放大器作为比例-积分-微分(PID)补偿器来调理信号，ADN8834通过TEC驱动电流，将连接至TEC模块的激光二极管或无源组件的温度建立至可编程的目标温度。

ADN8834支持负温度系数(NTC)热敏电阻以及正温度系数(PTC)电阻温度检测器(RTD)。目标温度设置为数模转换器(DAC)或外部电阻分压器的模拟电压输入。

ADN8834温度控制环路利用内置零漂移斩波放大器通过PID补偿方式实现稳定。内部2.50 V基准电压提供精确的1%输出，用于热敏电阻温度检测电桥和分压器网络偏置，从而在加热和冷却模式下对最大TEC电流和电压限值进行编程。它利用零点漂移斩波放大器，通过自动模拟温度控制环路可维持极佳的长期温度稳定性。
