TI德州仪器 ADN8831 产品介绍
2026-04-14
0次
说明
- 集成两个零偏移、轨到轨、斩波放大器
- TEC电压和电流工作监控
- 可编程TEC最大电压和电流
- 可编程TEC电流加热和冷却限值
- 可配置PWM开关频率：高达1 MHz
- 电源效率：> 90%
- 温度锁定指示
- 可选内部或外部时钟源
- 针对多个压降操作的时钟相位调整功能
- 支持负温度系数(NTC)热敏电阻或正温度系数(PTC)电阻温度检测器(RTD)
- 5 V（典型值）和可选3 V电源
- 提供待机和关断模式
- 可调软启动特性
- 5 mm × 5 mm 32引脚LFCSP封装
特性

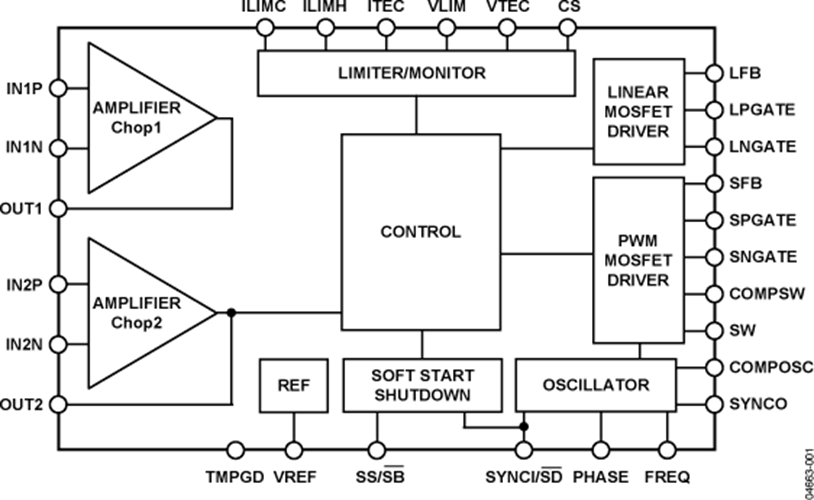

ADN8831是一款单芯片TEC控制器。它集成了两个零漂移、轨到轨比较器和一个PWM驱动器。独特的PWM驱动器采用模拟驱动器工作，在H桥模式下控制外部选择的MOSFET。通过检测来自TEC的温度检测器反馈，ADN8831可以驱动TEC以建立连接至TEC模块的激光二极管或无源组件的可编程温度。
ADN8831支持NTC热敏电阻或正温度系数(PTC) RTD。目标温度设置为由基准电压源驱动的DAC或外部电阻分压器的模拟电压输入。
比例-积分-微分(PID)补偿网络有助于快速、准确地稳定ADN8831热控制环路。可调PID补偿网络示例参见AN-695应用笔记“使用ADN8831 TEC控制器评估板”。在冷却和加热模式下，ADN8831提供2.5 V（典型值）基准电压，适用于热敏电阻温度检测或TEC电压/电流测量和限制。
应用
- 热电冷却器(TEC)温度控制
- DWDM光收发器模块
- 光纤放大器
- 光纤网络系统
- 需要TEC温度控制的仪器仪表
*产品受美国专利第6,486,643号保护
参数
类型 | 描述 |
医疗健康 | 体外诊断 |
仪器仪表和测量 | 化学分析和分析仪器 |
