TI德州仪器 DS3922 产品介绍
2026-04-14
0次
说明
- 通过两个电流镜输出进行准确的突发模式RSSI测量，可提高动态范围
- -32dBm至-5dBm光输入范围
- ±0.5dB精度
- 采样周期短至300ns
- 引脚放电选项
- 具有关断选项的低噪声APD偏置可降低接收器灵敏度
- 15V至76V APD偏置
- 用于APD电压滤波器受控RC时间常数的外部电容连接
- 具有可调限制的电流箝位和具有限制状态的外部关断功能
- 用于APD快速关断的高压开关FET
- 支持附加DC-DC功能
- 用于高效DFB偏置的低压同步降压FET
- 用于为EML生成负偏置电压的低压pMOSFET
- 小封装降低了总体解决方案尺寸和成本
- 带裸露焊盘的3.5mm x 3.5mm、24引脚TQFN封装
特性

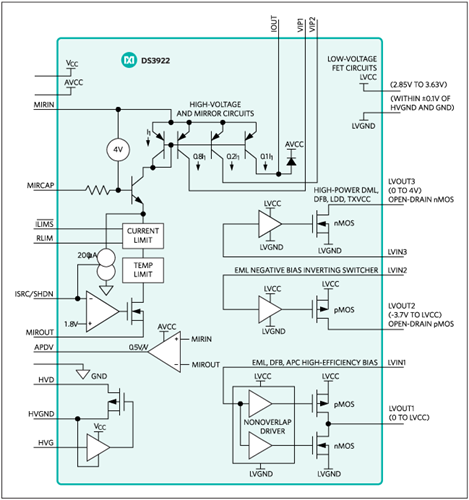

DS3922高速电流镜集成了在雪崩光电二极管(APD)偏置和OLT应用中监控突发模式接收功率信号所需的高压器件。该器件具有两个小增益电流镜输出和一个大增益电流镜输出，用于监控APD电流。可调电流箝位可限制通过APD的电流。该箝位还具有外部关断功能。还提供了集成FET，可用于在高光输入功率的情况下将高压偏置快速箝位至地。集成低压FET电路可用于创建降压、升压和反相DC-DC转换器，以实现高效的激光偏置和EML偏置应用。
DS3922采用24引脚TQFN封装，在扩展的-40°C至+95°C温度范围内工作。
应用
- 10G EPON
- 10GPON OLT
- 雪崩光电二极管(APD)监控
- EML偏置
- GPON OLT
