说明

满足SFF-8472的所有控制、监测要求
APC环路和温度LUT控制激光器偏置，用于补偿跟踪误差
激光器调制受控于温度LUT
六路模拟监测通道：温度、V_CC、MON1–MON4
- MON1–MON4支持内部和外部校准
- 可调整动态范围
- 内部温度传感器直接进行数字转换
- 所有被监测通道提供报警和告警标志
两路9位Σ-Δ输出，其LUT包含36个温度数据
数字I/O引脚：五路输入、五路输出
完整的故障管理系统，提供可屏蔽的激光器关断功能
灵活的两级密码架构提供三级安全保护
256个附加字节位于A0h从地址
I²C兼容接口
主机通过3线接口与Maxim激光驱动器/限幅放大器通信
+2.85V至+5.5V工作电压范围
-40°C至+95°C工作温度范围
28引脚TQFN (5mm x 5mm x 0.75mm)封装

特性

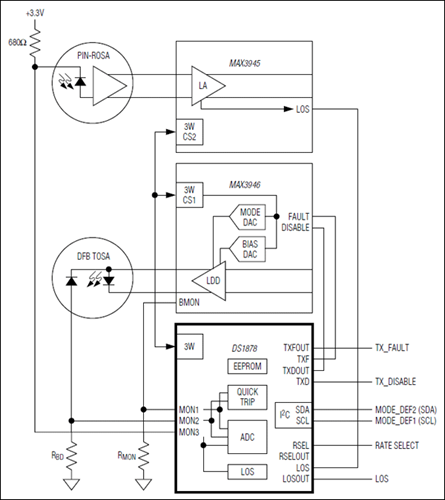

DS1878控制和监测SFF、SFP和SFP+模块的全部功能，包括SFF-8472的所有功能。DS1878与Maxim激光驱动器/限幅放大器配合使用，支持基于VCSEL、DFB和EML的方案。器件提供APC环路、调制电流控制以及视觉保护等功能。器件持续监测大输出电流、大偏置电流以及低和高传输功率，以确保在无需外部元件的条件下关断激光器以满足视觉保护要求。六个ADC通道分别监测V_CC、温度和四路外部监视输入(MON1–MON4)，可以满足全部监测要求。MON3为差分输入，支持宽至V_CC的共模范围。同时还提供带温度查找表(LUT)的两路数模转换(DAC)输出，用于附加的控制功能。
