TI德州仪器 MAX3945 产品介绍
2026-04-14
0次
说明
- 130mW功耗支持低于1W的SFP+模块设计
- 单模块设计兼容于1000BASE-SX/LX和10GBASE-SR/LR标准
- 采用10.32Gbps ROSA，在1.25Gbps下光信号检测灵敏度为-25.3dBm
- RATE_SEL = 0时，可选择1GHz/2GHz/2.5GHz/3GHz输入滤波器
- 支持SFF-8431 SFP+ MSA和SFF-8472数字诊断
- 3.3V供电并提供基于RSSI监测的LOS功能时，总功耗为130mW
- 3.3V供电并提供基于Rx输入的LOS功能时，总功耗为154mW
- 11.3Gbps速率下具有4mVP-P输入灵敏度
- RATE_SEL = 1、11.3Gbps速率下具有4psP-P DJ
- RATE_SEL = 1、8.5Gbps速率下具有4psP-P DJ
- RATE_SEL = 0、BW1 = 1、BW0 = 1、4.25Gbps速率下具有5psP-P DJ
- RATE_SEL = 0、BW1 = 0、BW0 = 0、1.25Gbps速率下具有9.0psP-P DJ
- RATE_SEL = 1时，具有26ps上升和下降时间
- RATE_SEL = 0时，具有52ps上升和下降时间
- CML输出具有电平调节和禁止模式
- 可编程CML输出去加重
- CML输出极性选择
- LOS极性选择
- LOS输出带有可编程屏蔽时间
- 可调节LOS触发/清除电平
- 可选择基于Rx输入的LOS或基于RSSI监测的LOS
- 3线数字接口与Maxim SFP+系列产品兼容
特性

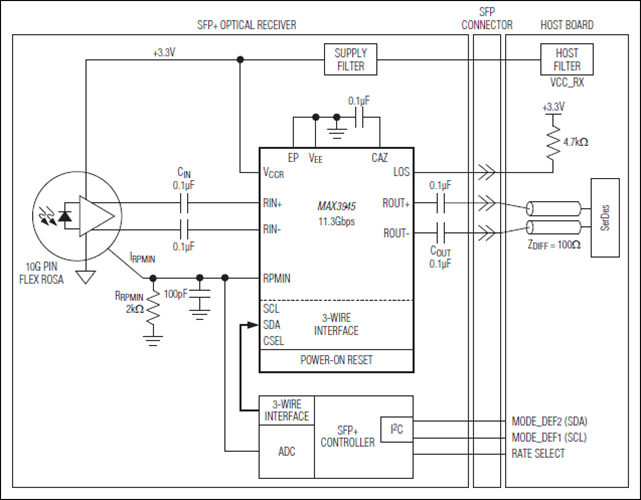

MAX3945多速率、低功耗限幅放大器采用+3.3V电源供电，优化用于光纤通道以及以太网发送系统，数据速率高达11.3Gbps。高灵敏度限幅放大器对互阻放大器产生的信号进行限幅，产生CML电平差分输出信号。所有差分输入和输出(I/O)都优化于50Ω背向端接PCB传输线。MAX3945双通道限幅放大器带有可编程滤波器，能够针对不同数据速率下的敏感度进行优化，抑制光学系统可能产生的驰豫振荡。MAX3945集成了两路信号丢失(LOS)检测电路和一个可编程时间屏蔽的LOS输出。
3线数字接口减少了引脚数，无需外部器件即可实现LOS门限、LOS极性、LOS模式、CML输出电平、输入失调修正、接收(Rx)极性、Rx输入滤波器以及Rx去加重的控制。
MAX3945采用3mm x 3mm、16引脚TQFN封装。
应用
- 10G PON ONU
- 10GBASE-SR/LR SFP+光收发器
- 1x/2x/4x/8x SFF/SFP/SFP+ MSA光纤通道光收发器
