TI德州仪器 MAX3799 产品介绍
2026-04-14
0次
说明
- 单模块设计符合1000BASE-SR和10GBASE-SR标准
- 采用10.32Gbps ROSA (-19.7dBm OMA)，1.25Gbps速率下具有-21.5dBm光灵敏度
- 3.3V供电时，功耗仅为320mW
- Rx/Tx可确保14.025Gbps的典型电气特性(非重新定时16x光纤通道方案)
- 10.32Gbps速率下具有3mVP-P接收灵敏度
- 8.5Gbps 8B/10B下接收器输出具有4psP-P DJ
- 10.32Gbps 231 - 1 PRBS下接收器输出具有4psP-P DJ
- Rx/Tx输出具有26ps上升及下降时间
- 速率选择1Gbps模式或10Gbps模式
- CML输出禁止
- Rx和Tx极性选择
- 可调节LOS报警触发电平
- LOS极性选择
- 向100Ω差分负载提供高达12mA的调制电流
- 偏置电流高达15mA
- 集成视觉保护功能
- 3线数字接口
- Tx输出具有可编程去加重
特性

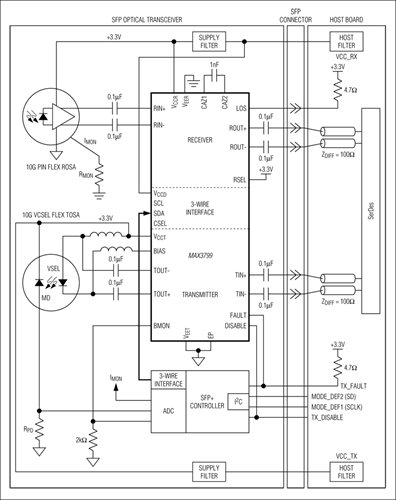

MAX3799为高度集成的限幅放大器和VCSEL驱动器，数据传输率高达14Gbps，非常适合以太网和光纤通道传输系统。通过提供数据通道可选择的噪声成型滤波器，MAX3799能够确保10G光纤模块符合1000BASE-SR和10GBASE-SR标准。器件采用+3.3V单电源供电，这款低功耗、集成限幅放大器和VCSEL驱动器的IC为SFP MSA以及基于SFP+ MSA的光收发器建立了一个设计平台。高灵敏度限幅放大器将互阻放大器产生的差分输入信号限制在CML差分输出电平。结构紧凑的VCSEL驱动器为VCSEL二极管提供调制电流和偏置电流。平均光功率由平均功率控制环路(APC)控制，该控制环路通过连接至VCSEL驱动器的3线数字接口控制。所有差分I/O为50Ω传输线PCB设计提供最佳背向端接。
3线数字接口减少了引脚数量，并可实现高级Rx设置(速率选择、LOS门限、LOS禁止、LOS极性、CML输出电平、信号通道极性、去加重以及快速模式选择转换时间)和Tx设置(调制电流、偏置电流、极性以及视觉保护控制)，无需外部元件。MAX3799提供多个电流和电压DAC，允许使用低成本控制器IC。
MAX3799采用无铅、5mm x 5mm、32引脚TQFN封装。
应用
- 1000BASE-SR/10GBASE-SR多速率SFP+光收发器
- 1x/2x/4x/8x/16x SFF/SFP/SFP+ MSA光纤通道(FC)光收发器
