TI德州仪器 ADN2871 产品介绍

2026-04-14 0次

说明

SFP/SFF和SFF-8472 MSA兼容
提供SFP参考设计
工作速率：50 Mbps至4.25 Gbps
自动平均功率控制
上升/下降时间：60 ps（典型值）
支持VCSEL、DFB和FP激光器
偏置电流范围：2 mA至100 mA
调制电流范围：5 mA至90 mA

激光失效报警和自动激光关断(ALS)
偏置和调制电流监控
3.3 V电源
4 mm × 4 mm LFCSP
电压设定点控制
电阻设定点控制
与ADN2870引脚兼容

特性

ADN2871激光二极管驱动器(LDD)针对先进的SFP和SFF模块而设计，采用SFF-8472数字诊断技术。它支持50 Mbps至4.25 Gbps的工作速率。

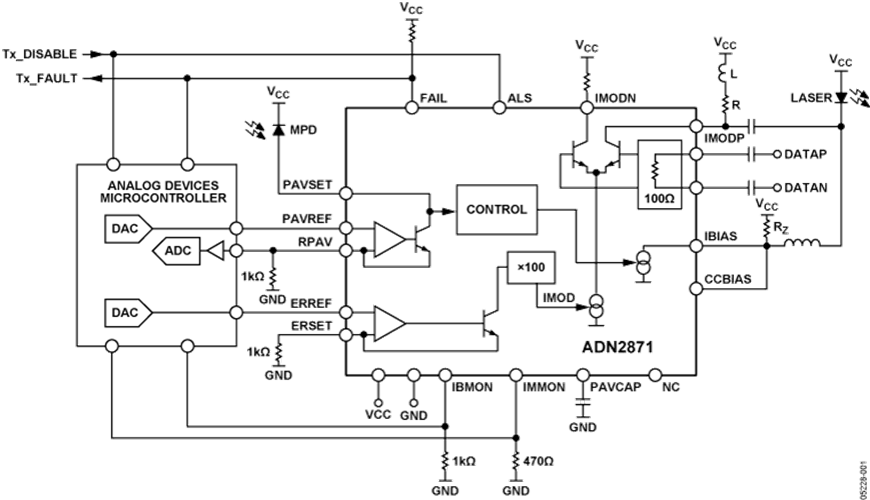

平均功率和消光比可以利用微控制器DAC、可调电阻或数字电位计所提供的电压进行设置。平均功率控制环路利用监控光电二极管的反馈来实施。该器件提供偏置和调制电流监控、失效报警以及自动激光关断(ALS)功能。该器件可轻松与ADI公司的ADuC7019和ADuC7020系列MicroConverter^®器件以及ADN2890、ADN2891和ADN2892系列限幅放大器接口，构成完整的SFP/SFF收发器解决方案。同时提供SFP参考设计。

这款产品与双环路LDD ADN2870引脚兼容，因而同一设计可以配合任一款器件工作。双环路控制应用请参考ADN2870数据手册。这款产品采用节省空间的4 mm × 4 mm LFCSP封装，额定温度范围为−40°C至+85°C。
