说明

+3.3V单电源供电
47mA电源电流
85mA调制电流
100mA偏置电流
自动功率控制(APC)
调制补偿
片内温度补偿
内置偏置输入，用于交流耦合
对地参考电流监测
激光器关断和报警输出
使能控制和激光器安全特性

特性

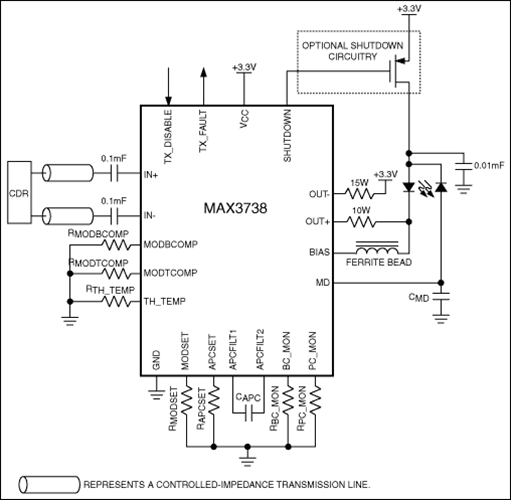

MAX3738为+3.3V激光驱动器，设计用于数据速率从1Gbps至4.25Gbps的多速率收发模块。为减少元件数量、便于多速率工作，激光器能够直流耦合到MAX3738。

激光器消光比控制(ERC)结合了自动功率控制(APC)、调制补偿和内置温度补偿功能。APC回路保持固定的平均光功率。调制补偿相应于偏置电流来增加调制电流。这些结合了温度补偿功能的控制回路在整个工作温度范围和使用寿命期间保持固定的消光比。

MAX3738接受差分数据输入信号。5mA至60mA (交流耦合时最大达85mA)的宽调制电流范围和高达100mA的偏置电流范围，使MAX3738尤其适合于驱动光纤光学模块中的FP/DFB激光器。外部电阻设置所需的激光器电流值。MAX3738提供发送禁止控制(TX_DISABLE)、单点故障容许、偏置电流监测及光电流监测。该器件还提供一个锁定的失效输出(TX_FAULT)，用于指示故障，例如APC回路无法保持期望的平均光功率时。MAX3738遵守SFF-8472发送器诊断及SFP MSA时间要求。

MAX3738采用4mm x 4mm、24引脚薄型QFN封装，且工作在-40°C至+85°C的扩展级温度范围内。
