TI德州仪器 LTC5100 产品介绍

2026-04-14 0次

说明

用于 VCSEL 的 155Mbps 至 3.2Gbps 激光二极管驱动器
60ps 上升和下降时间，10ps 确定性抖动

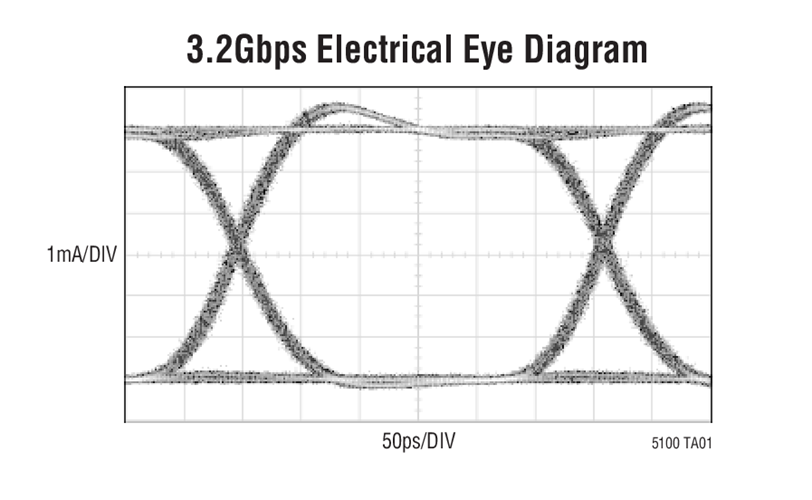

在整个调制范围和温度范围内眼图保持稳定和一致
1mA 至 12mA 调制电流
简易型电路板布局，在需要的情况下可把激光器安置在远端
无需输入匹配或 AC 耦合组件
片内 ADC 用于监视至关紧要的参数
采用 I²C^TM 串行接口的数字设置和控制
可提供仿真和设置软件
可独立运行或与一个微处理器一起运行
片内 DAC 免除了外部电位器
恒定电流或自动功率控制
一阶或二阶温度补偿
片内温度传感器
广泛的眼部安全特性
单 3.3V 电源

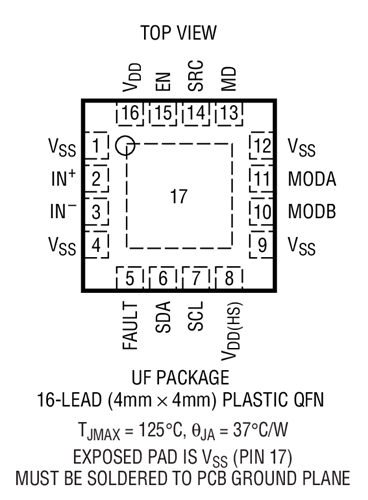

4mm x 4mm QFN 封装

特性

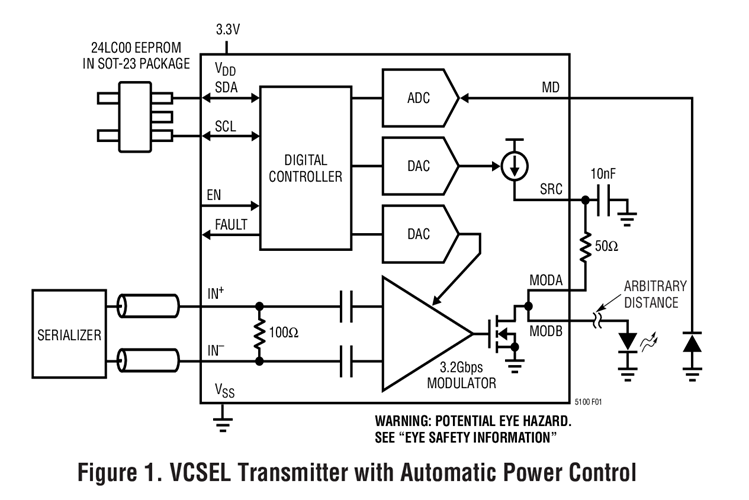

LTC^®5100 是一款 3.2Gbps VCSEL 驱动器，其提供了少有的集成度和高速性能。该器件拥有全面的特性，以确保始终出色的眼图。数据输入是 AC 耦合的，因而免除了增设外部电容器的需要。LTC5100 具有一个 DC 耦合至激光器的精确控制 50Ω 输出，所以 IC 的安放位置是任意的。不需要耦合电容器、铁氧体磁珠或外部晶体管，从而简化了布局、缩减了电路板面积并降低了信号损坏的风险。LTC5100 独特的输出级将调制电流限制在接地系统的范围内，这样就把高速信号与电源隔离开来，以较大限度降低射频干扰 (RFI)。

凭借其广泛的监视和控制特性，LTC5100 支持全自动化生产。集成化 10 位 DAC 免除了增设外部电位器之需。一个内置的 10 位 ADC 负责提供激光器电流和电压，以及监视二极管电流和温度。状态信息可从 I²C 串行接口获得，以实现反馈和统计过程控制。

一个内部数字控制器用于补偿激光器温度漂移和提供广泛的激光器安全特性。
