TI德州仪器 MAX3735 产品介绍

2026-04-14 0次

说明

完全符合SFP及SFF-8472 MSA
10mA至60mA可设调制电流(直流耦合时)
10mA至85mA可设调制电流(交流耦合时)
1mA至100mA可设偏置电流
沿转换时间<51ps
27mA (典型)电源电流
多速率工作：155Mbps至2.7Gbps
自动平均功率控制
发送禁止(TX_Disable)内置上拉电阻
24引脚4mm x 4mm QFN封装

特性

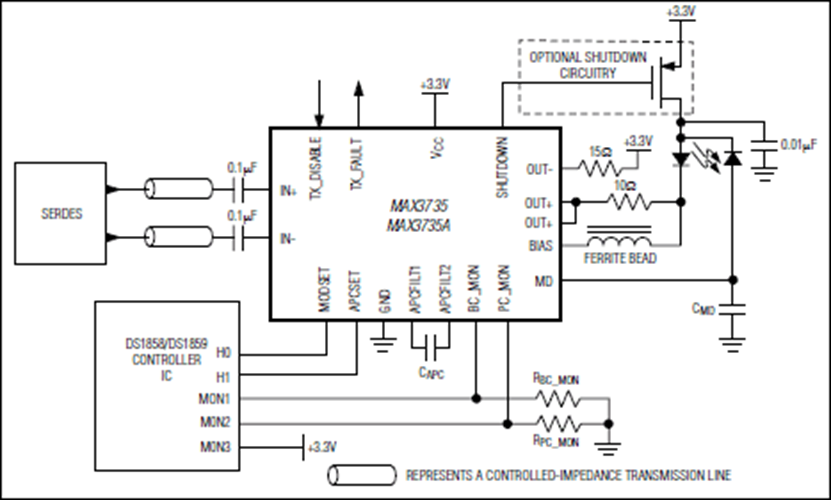

MAX3735/MAX3735A为+3.3V激光驱动器，用于数据速率范围从155Mbps至2.7Gbps的SFP/SFF系统。为驱动激光管，此芯片接收差分输入数据并提供驱动激光器需要的偏置电流和调制电流。与激光器直流耦合可满足多速率应用及减少外部元件数量。MAX3735/MAX3735A完全满足SFP MSA的时序要求和SFF-8472发送诊断要求。

自动功率控制(APC)反馈环使平均光功率在整个温度范围及工作寿命期间保持恒定。具有10mA至60mA的宽范围调制电流(交流耦合时可达85mA)，并提供1mA至100mA的偏置电流；所以此芯片是用于驱动光纤模块中FP/DFB激光二极管的理想选择。其用于激光器电流设置的阻值范围已按与DS1858 SFP控制器IC配合使用优化。

MAX3735/MAX3735A提供发送禁止控制、带锁存的单个发送故障监视器输出、光电流监测，以及用来指示APC环无法再保持平均光功率的偏置电流监测功能；MAX3735A还改进了多速率特性。MAX3735/MAX3735A有封装或裸片形式，工作温度范围为-40°C至+85°C的扩展范围。
