说明

特性

MAX3665低功耗跨阻前置放大器用于622Mbps SDH/SONET应用，在V_CC = 3.3V时功耗仅为70mW。它采用+3.3V或+5.0V单电源供电，可将光电二极管的小电流转换为可测量的差分电压。直流抵消电路在宽输入电流电平范围内提供真正的差分输出摆幅，从而减少脉宽失真。差分输出每侧使用50Ω进行后部端接。

总跨阻增益标称值为8kΩ。对于超过大约50µAp-p的输入信号电平，放大器会将输出摆幅限制在250mV。MAX3665具有55nA低输入噪声，可在1300nm、622Mbps接收器中提供典型值为-33.2dBm的灵敏度。

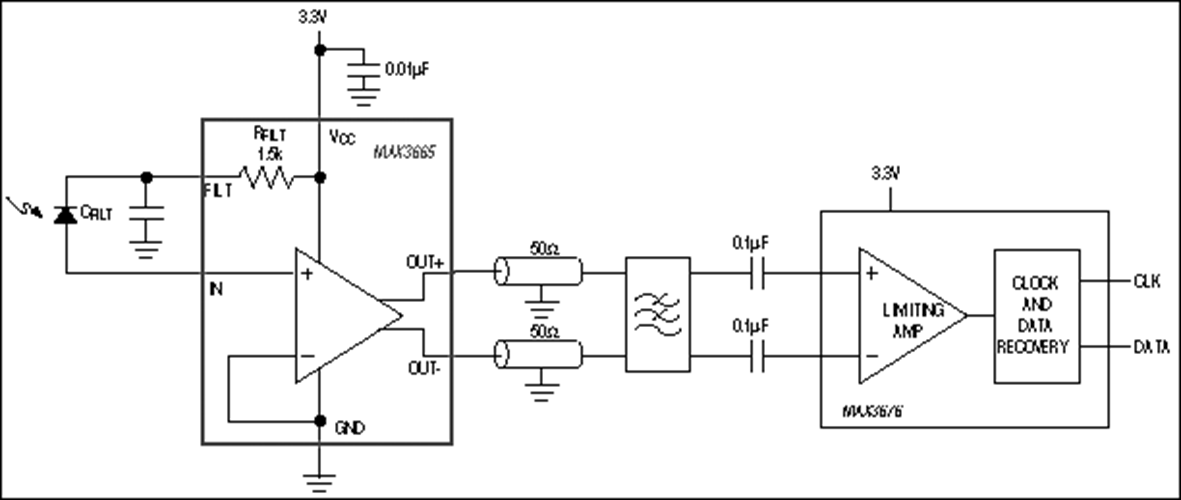

MAX3665可与带限幅放大器的MAX3676时钟恢复和数据重定时IC结合使用。它们一起构成一个完整的3.3V或5.0V 622Mbps SDH/SONET接收器。

MAX3665采用裸片形式，可安装在一个带有PIN二极管的接头上。它包括一个滤波器连接，通过一个连接到V_CC的1.5kΩ电阻为光电二极管提供正偏置。该器件采用8引脚µMAX^®封装。

应用

• PIN光电二极管前置放大器和接收器
• 用于SDH/SONET的再生器
• SDH/SONET接收器
