TI德州仪器 MAX86180 产品介绍
2026-04-14
0次
说明
- 完整的双通道光学数据采集系统
- 采用双电源和独立单电源均可高效工作
- 支持连接多达 32 个单独的 LED
- 在单一时间范围内对多达 20 个唯一曝光测量值进行采样
- 超低功耗工作满足身体可穿戴设备的要求
- 低功耗运行，25fps 时光学读出通道 < 20μA
- 曝光积分周期范围：14.6μs 至 118.2μs
- 低关断电流 < 1.1μA
- 在白卡环回测试中具有出色的 98.7dB 高端 SNR（奈奎斯特样本间方差）
- 扩展的动态范围高达 120dB（平均值和片外滤波）
- 120Hz 时的环境光抑制性能提升至 90dB 以上
- 支持的帧率范围为 1fps 到 1927.53fps
- 高分辨率 20 位电荷积分 ADC
- 低暗电流噪声：< 52pA RMS（118.2μs 积分时间内的样本间方差）
- 出色的环境范围和抑制能力
- 环境光电检测器电流：> 200μA
- 120Hz 时的环境抑制能力 >90dB（平均模式 > 2）
特性

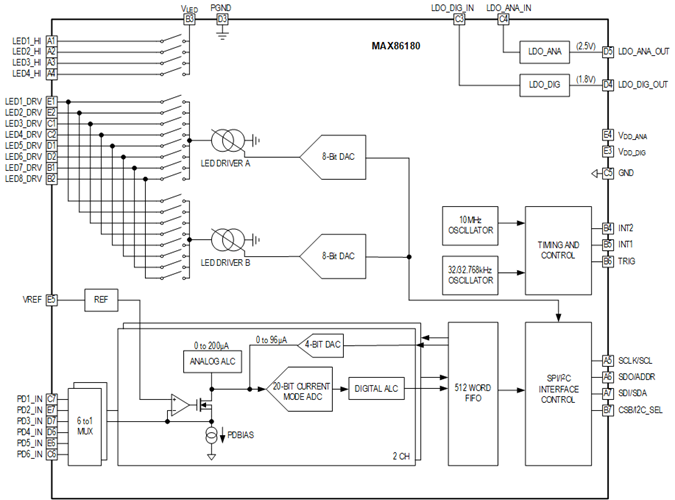

MAX86180 是一款超低功耗光学数据采集系统，具有发送和接收通道。在发射器端，MAX86180 具有两个大电流 8 位可编程 LED 驱动器。MAX86180 可驱动多达 32 个 LED。在接收器端，MAX86180 具有四个低噪声电荷积分前端，每个前端均包含独立的 20 位模数转换器 (ADC) 和出色的环境光消除 (ALC) 电路，构成了如今市场上性能卓越的集成式光学数据采集系统。
因为功耗低、尺寸紧凑、易于使用且具有灵活性，MAX86180 非常适合多种光学传感应用，例如脉搏血氧饱和度和心率检测。

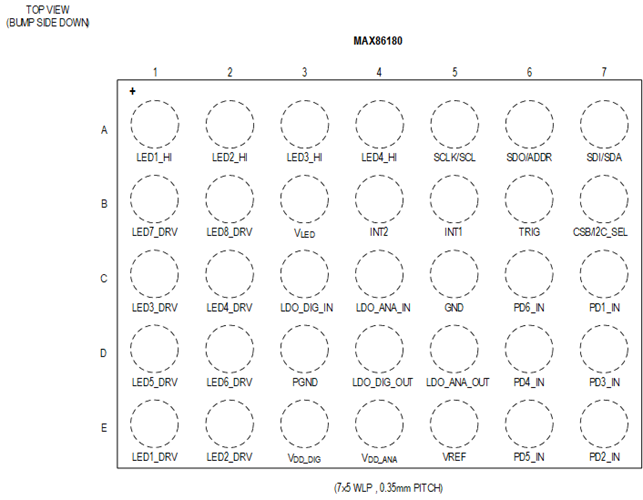

MAX86180 采用 3.3V 模拟电源电压、3.5V 至 5.5V LED 驱动器电源电压和 1.8V 数字电源电压。MAX86180 集成了两个 LDO，可采用单个 3.5V VLED 电源工作。该套件完全自主支持兼容 I2C 和 SPI 的接口。其中内置有 512 字的大尺寸 FIFO。MAX86180 采用 35 引脚 (7 x 5) 晶圆级封装 (WLP)，封装尺寸为 2mm x 2.63mm，工作温度范围为 -40ºC 至 +85ºC。
应用
- 适用于健身、保健和医疗应用的可穿戴设备
- 适合手腕、手指、耳朵和其他位置
- 优化检测性能
- 心率
- 心率变异性
- 血氧饱和度 (SpO2)
- 人体水合作用
- 光谱学
参数
类型 | 描述 |
医疗健康 | 活动跟踪和跌倒检测 |
