TI德州仪器 ADPD6000 产品介绍
2026-04-14
0次
说明
- 光学通道
- 4 个输入通道，具有多种工作模式以适应多种传感器测量：
- 可同步采样的双通道处理
- 12 个可编程时隙，适用于同步传感器测量
- 灵活的输入多路复用，支持单端传感器测量
- 4 个发光二极管驱动器，可以同时驱动其中 2 个
- 灵活的采样速率：0.004 Hz 至 9 kHz（使用内部振荡器）
- 发射和接收信号链的 SNR：117 dB（采用片外滤波）
- AC 环境光抑制：78 dB 至 100 Hz
- 总 LED 峰值驱动电流为 400 mA
- TIA 输入采用 9 位控制，高达 300 μA 时单独的环境光抑制 DAC
- TIA 输入采用 7 位控制，高达 190 μA 时单独的 LED 直流消除 DAC
- ECG 通道
- 诊断时的 0.75 μV rms RTI 噪声滤波带宽 (150 Hz)
- 高输入阻抗：3 GΩ
- 接受高达 1.2 V 直流差分输入范围
- 共模抑制比：116 dB
- 两电极或三电极配置
- 交流导联脱落检测和直流导联脱落检测
- BIA 通道
- 低功耗高精度激发路径
- 可配置的输出频率范围高达 250 kHz
- 采用 12 位 DAC 的正弦波激发
- 高精度，具有不平衡的大接触阻抗
- 采用低噪声设计的可配置接收滤波器
- 复阻抗测量引擎
- 同时支持外部校准和内部校准
- 支持 SPI 通信
- 640 字节 FIFO
特性
ADPD6000是一款高度集成的模拟前端(AFE)，针对测量各种生命体征信号而设计。
光学通道设计为光学收发器，可以激励多达4个发光二极管(LED)，并测量多达4路独立电流输入的返回信号。信号链可抑制通常来自环境光的异步调制干扰导致的信号失调和损坏，因此无需使用滤光器或通过外部控制的直流抵消电路。
心电图(ECG)信号采集在有各种干扰信号的情况下支持低噪声、诊断级测量。ECG信号链具有许多互补特性，支持ECG测量，如用于共模抑制的驱动参考和用于识别脱落电极的导联脱落检测。
身体阻抗分析(BIA)信号链针身人体阻抗测量设计，具有可配置激励路径和测量路径。激励路径中使用12位数模(DAC)以生成正弦波，实现高精度测量，可配置滤波器用于测量激励的人体反应。
数据输出和功能配置使用ADPD6000上的串行端口接口(SPI)。控制电路包括灵活的LED信号传输和同步检测、数字滤波器、数字波发生器和可配置滤波器。

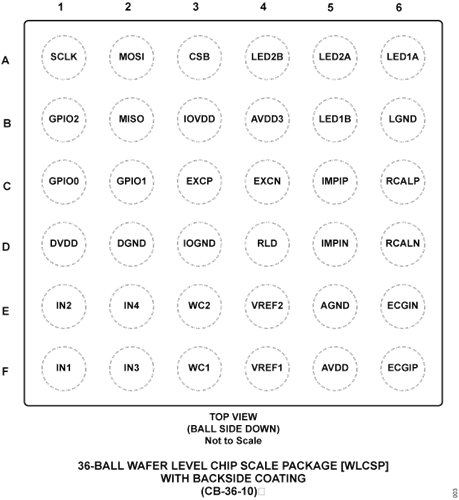

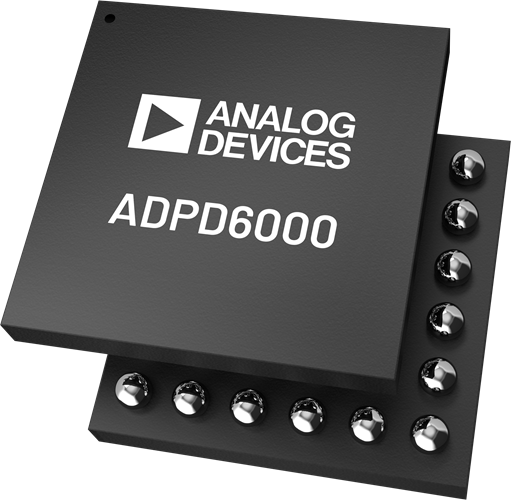

ADPD6000采用2.6 mm × 2.6 mm、0.4 mm间距、36引脚晶圆级芯片规模封装(WLCSP)。
应用
- 可穿戴健康和健身监护仪：心率、心率变异性、SpO2、身体阻抗分析、水合作用、无臂带式非介入性血压
- 居家病人监护
- 工业监控：粒子和气雾、气体和电导率检测
