TI德州仪器 MAX86171 产品介绍

2026-04-14 0次

说明

完备的双通道、光学数据采集系统
超低功耗工作适用可穿戴设备
- 低功耗工作，光学读数通道典型耗流 <11μa @="" 25fps="">
- 照射积分周期为14.6μs至117.1μs
- 低关断电流：<>
在白卡环回测试中具有优异的动态范围：>91dB (奈奎斯特样本间偏差)
扩展动态范围高达110dB (平均和片外滤波)
支持1fps至2.9kfps帧速率
高分辨率、19.5位电荷积分ADC
支持4路PD输入，适用于多参数测量
支持9个LED驱动器输出引脚，由3个8位LED电流驱动器编程获得。
较低暗电流噪声：< 50pa="" rms="" (样本间偏差，积分时间117.1μs)="">
优异的环境光检测范围和抑制能力
- 环境光电检测器电流> 100μA
- > 70dB环境光抑制 @ 120Hz (平均模式> 2)
小尺寸、2.78mm x 1.71mm、7 x 4焊球、0.35mm焊距、WLP封装
-40°C至+85°C工作温度范围

特性

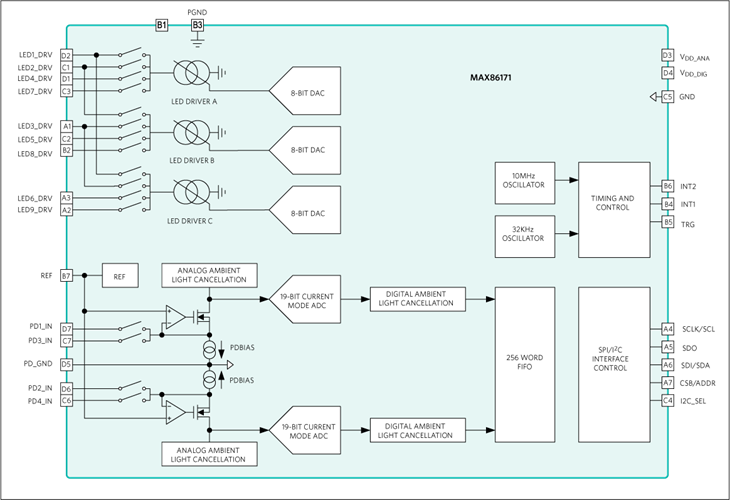

MAX86171为超低功耗、光学数据采集系统，具有发送和接收通道。发送器侧，MAX86171具有9个LED驱动器输出引脚，可利用三个高电流、8位LED驱动器编程获得。接收器侧，MAX86171有两个低噪声电荷积分模拟前端，每个模拟前端包括独立的19.5位ADC和业界一流的环境光抵消(ALC)电路，组成当今市场上最高性能的集成式光学数据采集系统。

MAX86171拥有较低功耗、紧凑的尺寸、使用简单且灵活，是脉搏血氧仪和心率检测等光学检测应用的理想选择。

MAX86171工作在1.8V主电源和3.1V至5.5V LED驱动器电源。器件以自主方式支持I2C和SPI接口。器件具有256字内置FIFO。MAX86171采用小尺寸28焊球WLP封装。

应用

可穿戴设备，支持健身、健康和医疗应用
临床级高精度
适用于手腕、指尖、耳朵和其他部位
优化性能用于检测：
光学心率检测
心率变异
血氧饱和度 (SpO₂)
身体含水量
肌肉和组织氧饱和度( (SmO₂ and StO₂)
最大耗氧量 (VO₂ max)

参数

类型	描述
消费电子	边缘设备
医疗健康	活动跟踪和跌倒检测
