TI德州仪器 ADPD1081 产品介绍

2026-04-14 0次

说明

多功能光电式测量前端
完全集成式AFE、ADC、LED驱动器和时序内核
提供环境光抑制性能，无需光电二极管滤光器
三个370 mA LED峰值电流驱动器
每个光学样本具有多个灵活的LED短脉冲
20位突发累加器支持每个采样周期20位

片上样本至样本累加器，支持每次读取数据高达27位
低功耗工作
SPI、I²C 接口和1.8 V模拟/数字内核
灵活的采样频率范围：0.122 Hz至2700 Hz
FIFO 数据操作
通过汽车应用认证

特性

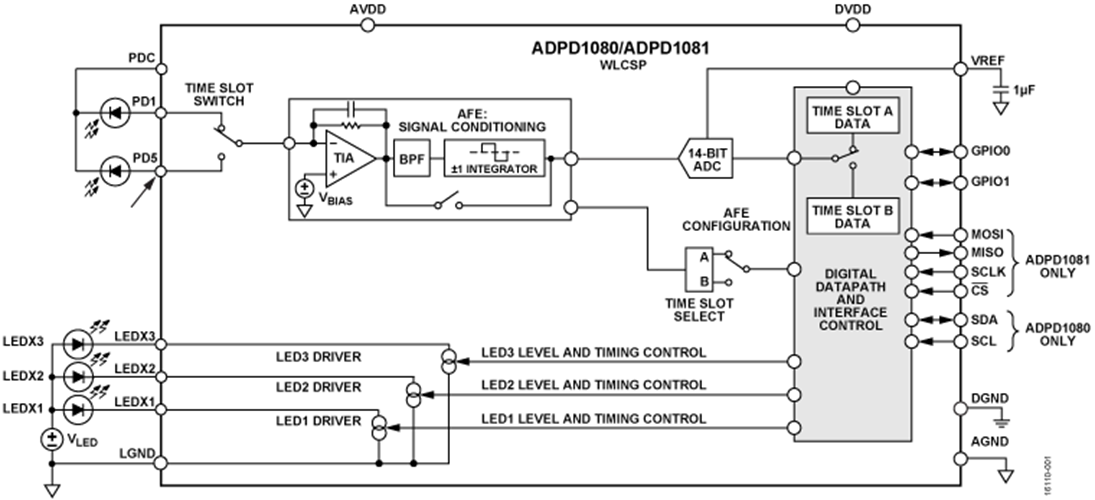

ADPD1080/ADPD1081 均为集成14位模数转换器(ADC)和20位突发累加器的高效率光电式测量前端，配合灵活的发光二极管(LED)驱动器工作。ADPD1080/ADPD1081激励LED并测量相应的光学返回信号。数据输出和功能配置通过ADPD1080上的一个1.8 V I²C接口或ADPD1081上的串行端口接口(SPI)进行。控制电路包括灵活的LED信号传输和同步检测。

由于环境光通常引起调制干扰，模拟前端(AFE)可提供信号失调和破坏抑制性能，而无需滤光器或需要外部控制的直流抵消电路。

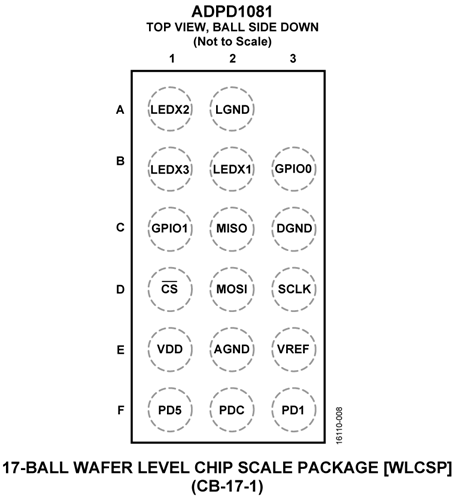

通过电容低于100 pF的光电二极管耦合ADPD1080/ADPD1081以实现优质性能。ADPD1080/ADPD1081可用于任何LED。ADPD1080提供16引脚、2.46 mm × 1.4 mm WLCSP和28引脚、4 mm × 4 mm LFCSP两种封装。仅SPI版本ADPD1081采用17引脚、2.46 mm × 1.4 mm WLCSP封装。
