TI德州仪器 ADPD1080 产品介绍

2026-04-14 0次

说明

多功能光电式测量前端
完全集成的 AFE、ADC、LED 驱动器和时序内核
提供环境光抑制性能，无需光电二极管滤光器
三个 370 mA LED 峰值电流驱动器
每个光学样本具有多个灵活的短 LED 脉冲
20 位突发累加器支持每个采样周期 20 位
片上样本至样本累加器，支持每次读取数据高达 27 位
低功耗工作
SPI、I²C 接口和 1.8 V 模拟/数字内核
灵活的采样频率范围：0.122 Hz 至 2700 Hz
FIFO 数据操作
通过汽车应用认证

特性

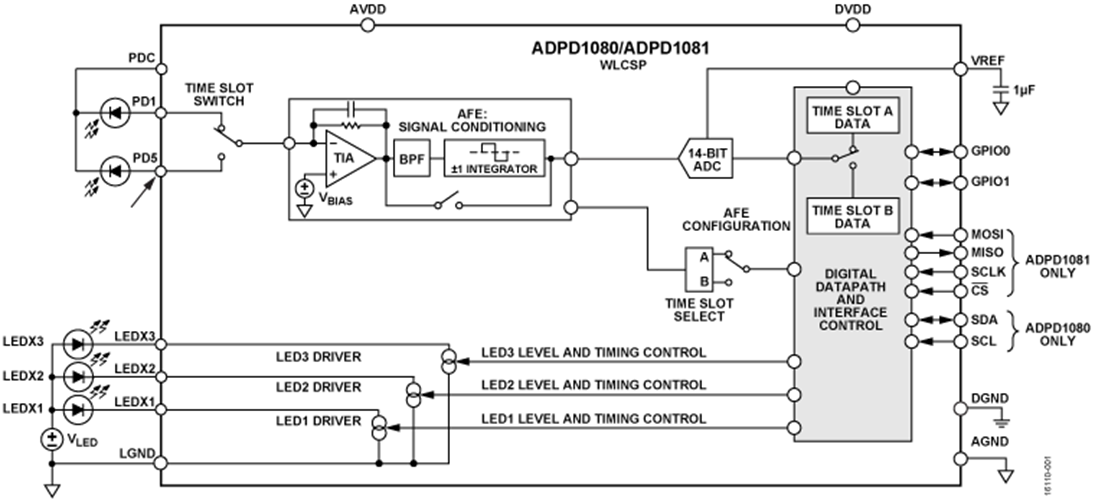

ADPD1080/ADPD1081 均为集成 14 位模数转换器(ADC)和 20 位突发累加器的高效率光电式测量前端，配合灵活的发光二极管(LED)驱动器工作。ADPD1080/ADPD1081 激励 LED 并测量相应的光学返回信号。数据输出和功能配置通过 ADPD1080 上的一个 1.8 V I2C 接口或 ADPD1081 上的串行端口接口(SPI)进行。控制电路包括灵活的 LED 信号传输和同步检测。

由于环境光通常引起调制干扰，模拟前端(AFE)可提供信号失调和破坏抑制性能，而无需滤光器或需要外部控制的直流抵消电路。

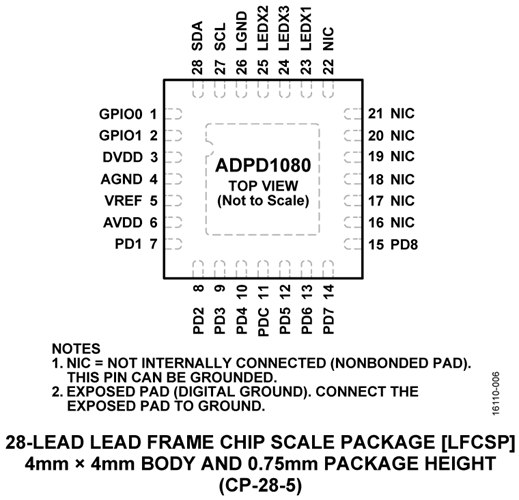

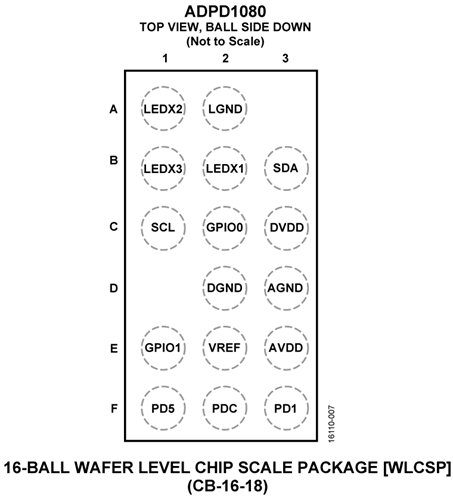

通过电容低于 100 pF 的光电二极管耦合 ADPD1080/ADPD1081 以实现优质性能。ADPD1080/ADPD1081 可用于任何 LED。ADPD1080 提供 16 引脚、2.46 mm × 1.4 mm WLCSP 和 28 引脚、4 mm × 4 mm LFCSP 两种封装。仅 SPI 版本 ADPD1081 采用 17 引脚、2.46 mm × 1.4 mm WLCSP 封装。

应用

可穿戴健康监护仪
临床测量，例如 SpO₂
工业监控
背景光测量

参数

类型	描述
医疗健康	护理点(PoC)诊断
智能建筑	楼宇安全和安保解决方案
工业自动化技术 (IAT)	现场仪器仪表
汽车	座舱体验和信息娱乐系统
消费电子	个人电子解决方案
