TI德州仪器 MAX77962 产品介绍

2026-04-14 0次

说明

输入电压范围：3.5V至23V，30V_DC耐电压
9V_IN/7.4V_OUT/1.5A_OUT时的峰值效率为97%
反向漏电保护
50mA至3.15A可编程输入限流
50mA至3.2A可编程恒定电流充电
远程差分电压检测
600kHz或1.2MHz开关频率选项
系统常开，包含智能电源选择器电源路径
充电安全定时器
裸片温度调节，包含热折返回路
输入电源管理，包括适应性输入限流(AICL)和输入电压调节
10mΩ（电池至系统开关），高达10A过电流阈值
反向降压模式5.1V/1.5A，支持USB OTG
包含NTC热敏电阻监测器，符合JEITA要求
可通过I²C或电阻编程
3.458mm x 3.458mm 49引脚WLP封装

特性

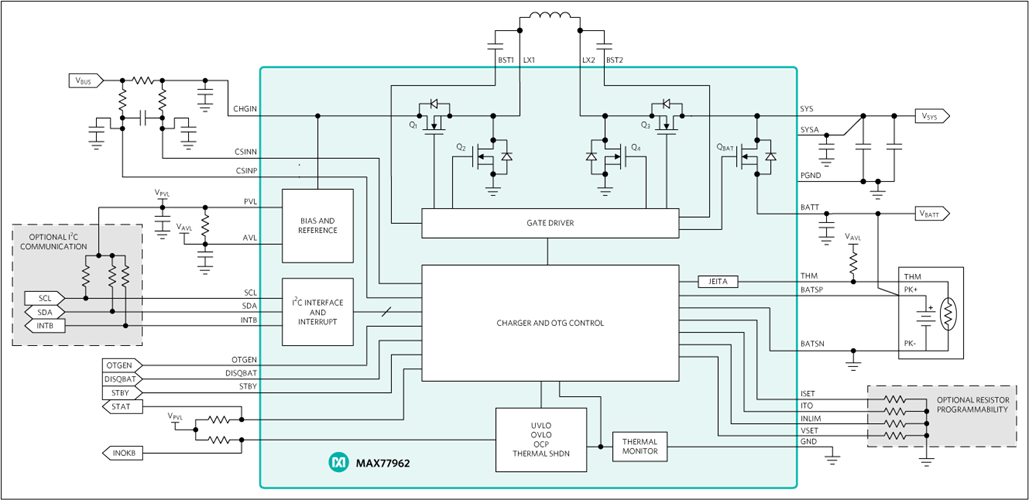

MAX77962是一款高性能、宽输入范围的3.2A降压-升压充电器，带有Smart Power Selector^™，无需额外电感即可用作反向升压器，支持此IC为USB On-the-Go (OTG)配件供电。该器件集成低损耗电源开关，解决方案尺寸小巧，具有高效率、低发热和快速电池充电的特点。反向降压转换器支持真正的负载断开，且提供可调的输出限流保护。此器件高度灵活，可通过I2C配置编程，或通过电阻配置自动配置。

电池充电器集成Smart Power Selector，支持各种电池尺寸和系统负载。借助Smart Power Selector，即使电池深度放电（电池电量耗尽）或丢失，系统也能在连接输入电源时正常启动。出于电池安全/认证原因，此IC可配置为使充电保持禁用状态，且允许DC-DC来开关和调节SYS电压。之后，系统处理器可以使用适当的I2C指令来使能充电。或者，此IC可以配置为使其自动开始充电。
