说明

特性

ADP5360 将一个用于单一锂离子(Li-Ion)/锂聚合物(Li-Poly)电池充电的高性能线性充电器与一个可编程的超低静态电流电量计和电池保护电路、一个超低静态降压、一个升降压开关稳压器以及一个监控电路组合在一起，可用于监控输出电压。

ADP5360 充电器的工作电压高达6.8 V，可在断开或连接过程中防止USB总线出现峰值。

ADP5360 在线性充电器输出和电池节点之间具有一个内部隔离场效应晶体管(FET)。当套件处于电池过充电和过放电故障状态时，即会激活全面的电池保护功能。

ADP5360 电量计配合使用基于电压的算法和自适应滤波器限制解决方案。该电量计可为具有超低静态电流的可充电锂离子电池报告实时电池充电状态(SOC)。

ADP5360 降压稳压器在强制脉宽调制(FPWM)模式下以1.0 MHz的开关频率运行。在迟滞模式下，该稳压器可在低输出功率下实现出色的效率。

ADP5360 升降压稳压器仅在迟滞模式下运行，并且输出电压小于或大于电池电压。

ADP5360 监控电路可监控稳压器输出电压并为系统提供上电复位信号。看门狗定时器和外部按钮可将微处理器复位。

I²兼容接口支持对所有电池充电参数、保护阈值、降压输出电压和状态位回读进行编程。

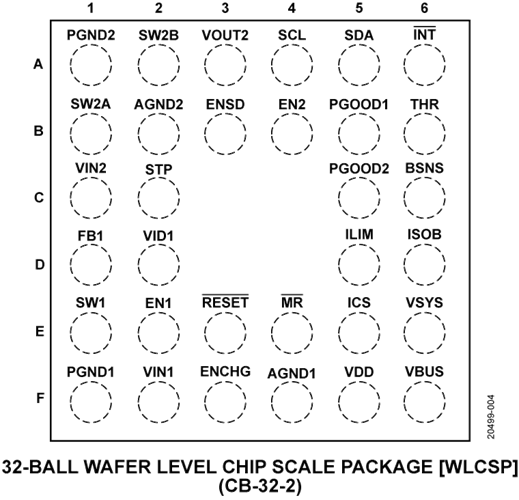

ADP5360 可在 −40°C至 +85°C的结温范围内工作，并采用32引脚2.56 mm × 2.56 mm晶圆级芯片规模封装(WLCSP)。

应用

• 可充电锂离子/锂聚合物电池供电设备
• 便携式消费电子设备
• 便携式医疗设备
• 可穿戴设备
