TI德州仪器 LTC6812-1 产品介绍
2026-04-14
0次
说明
- 可测量多达15个串联电池的电压

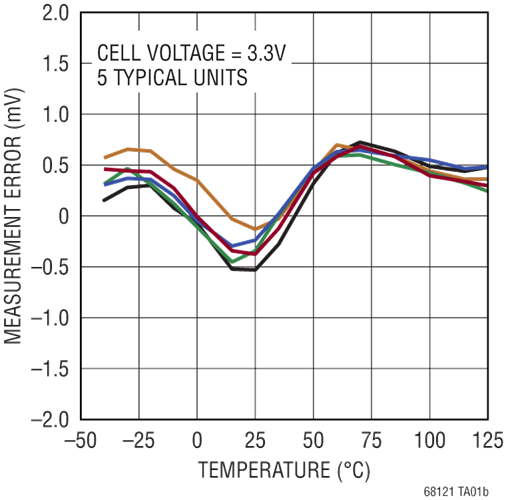

- 2.2mV最大总测量误差
- 用于高压系统的可堆叠架构
- 内置isoSPI™接口
- 1Mb隔离串行通信
- 使用长达100米的单条双绞线
- 低EMI敏感性和辐射
- 双向断线保护
- 245μs，以测量系统中的所有电池
- 同步电压和电流测量
- 集成可编程三阶噪声滤波器的16位Σ-Δ型ADC
- 专为符合ISO 26262标准的系统而设计
- 具有可编程脉冲宽度调制的被动电池平衡，最高可达200mA（最大值）
- 9个通用数字I/O或模拟输入
- 温度或其他传感器输入
- 可配置为I2C或SPI主机
- 睡眠模式电源电流：6μA
- 64引脚eLQFP封装
- AEC-Q100通过汽车应用认证
特性

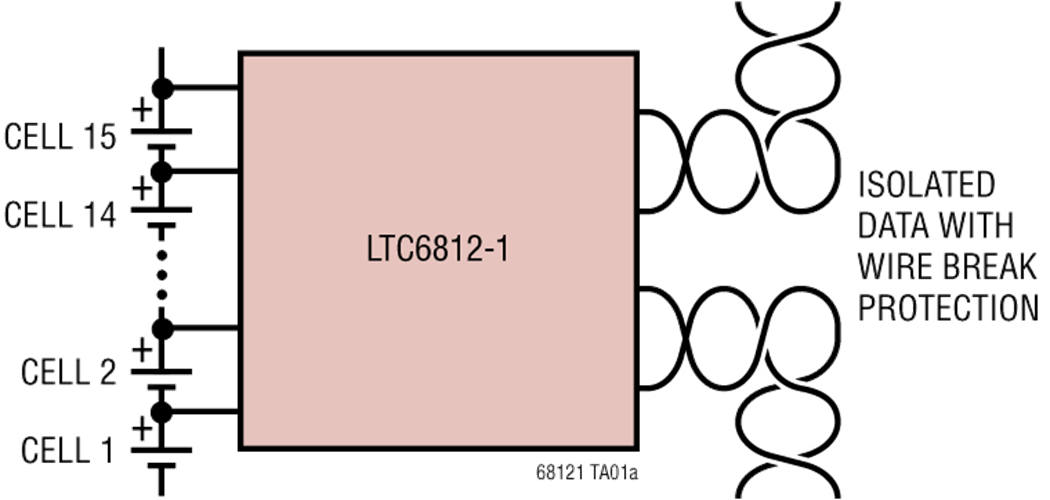

LTC6812-1 是一款多节电池的电池组监视器，可测量多达 15 个串联连接电池的电压，总测量误差小于 2.2mV。LTC6812-1 的电池测量范围为 0V 至 5V，因而适合大多数电池化学组成。所有 15 节电池可在 245µs 内完成测量，并且可选择较低的数据采集速率以实现高的噪声抑制。
可以将多个 LTC6812-1 器件串接在一起，从而能够在长的高电压电池串中实现电池的同时监视。。每个 LTC6812-1 具有一个 isoSPI 接口，用于实现高速、具有抗 RF 干扰能力的远程通信。多个器件采用菊链式连接，，且所有器件采用一根主处理器接线。此菊链可以双向运作，从而确保通信的完整性，即使在通信通路沿线上发生故障的情况下也不例外。
LTC6812-1 可直接从电池组或一个隔离式电源供电。LTC6812-1拥有针对每节电池的电荷被动平衡功能，和用于每节电池的个别 PWM 占空比控制。其他特点包括一个内置的 5V 稳压器、9 条通用 I/O 线路和一种睡眠模式 (在该模式中，电流消耗降低至 6µA)。
应用
- 电动汽车和混合动力汽车
- 备份电池系统
- 电网能量存储
- 高功率便携式设备
参数
类型 | 描述 |
智能建筑 | 楼宇技术电源解决方案 |
电能 | 能量存储系统 |
汽车 | 电池管理解决方案 (BMS) |
