TI德州仪器 LTC6810-2 产品介绍

2026-04-14 0次

说明

通过AEC-Q100汽车应用认证
可测量多达 6 个串联电池的电压

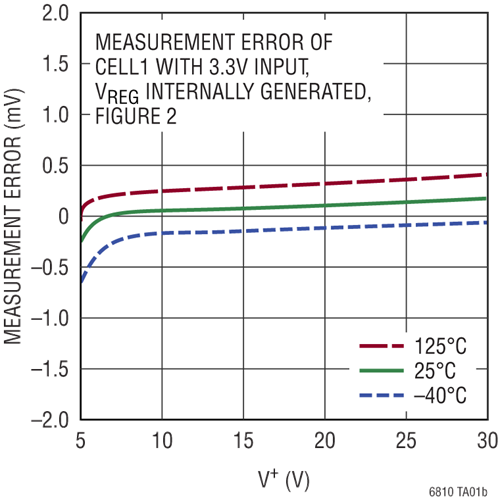

1.8mV 最大总测量误差
可堆叠式架构能支持几百个电池
内置 isoSPI^™ 接口
290μs，以测量系统中的所有电池
- 1Mb 隔离串行通信
- 使用长达 100 米的单条双绞线
- 低 EMI 敏感性和辐射
- 双向断线保护
保证性能低至 5V

执行冗余电池测量
专为符合 ISO 26262 标准的系统而设计
具有可编程脉冲宽度调制的被动电池平衡
4 个通用数字 I/O 或模拟输入
- 温度或其他传感器输入
- 可配置为 I²C 或 SPI 主机
睡眠模式电源电流：4μA
44 引脚 SSOP 封装

特性

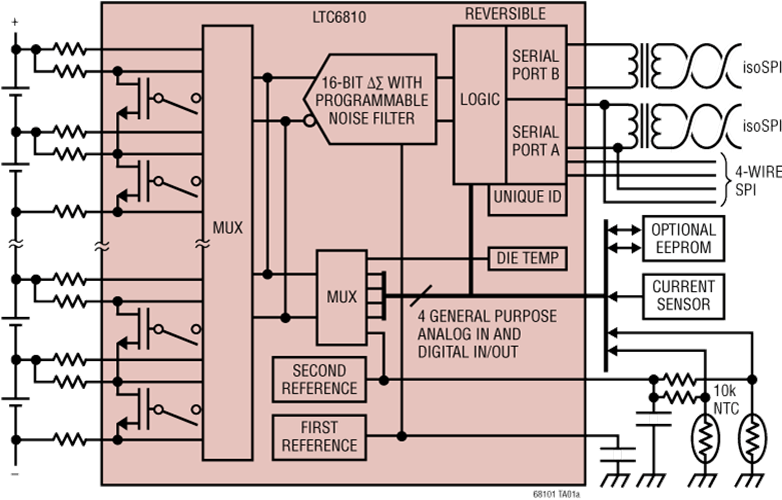

LTC6810 是一款多单元电池堆栈监控器。LTC6810 可测量多达 6 个串联连接的电池单元，总测量误差小于 1.8mV。LTC6810 具有 0V 至 5V 的电池测量范围，适合大多数电池化学应用。可在 290μs 内测量所有 6 个电池单元，并选择较低的数据采集速率以便降噪。

可将多个 LTC6810-1 器件串联，以便同时监测很长的高压电池串。每个 LTC6810 具有 isoSPI 接口，用于高速、RF 抗扰、远距离通信。多个器件使用 LTC6810-1 以菊花链形式与主机处理器连接，适用于所有器件。LTC6810-1 支持双向操作，甚至可与断线进行通信。多个器件使用 LTC6810-2 与主机处理器并联，且每个器件单独寻址。

电池堆栈可直接为 LTC6810 供电，也可采用隔离电源对其供电。LTC6810 具有用于每个电池单元的被动式平衡和 PWM 占空比控制功能，且能够执行冗余电池测量。其他特性包括一个板载 5V 调节器、4 个通用 I/O 线路和休眠模式（在此模式下，功耗降至 4μA）。
