TI德州仪器 LTC4126-10 产品介绍

2026-04-14 0次

说明

无线锂离子电池充电器和高效多模式电荷泵 DC/DC
宽带 Rx 频率：直流至 >10 MHz
具有过压限制的集成整流器
引脚可选充电电压：4.1 V 或 4.2 V
充电电流：10 mA（固定值）
低电池断开：3.0 V

用于温度补偿充电的 NTC 引脚
DC/DC 稳压输出：1.2 V
DC/DC 输出电流：高达 60 mA
50 kHz/75 kHz 开关，无可听噪声
用于 DC/DC 的按钮和/或数字开/关控制器
耐热性能增强型 12 引脚 2 mm × 2 mm LQFN 封装

特性

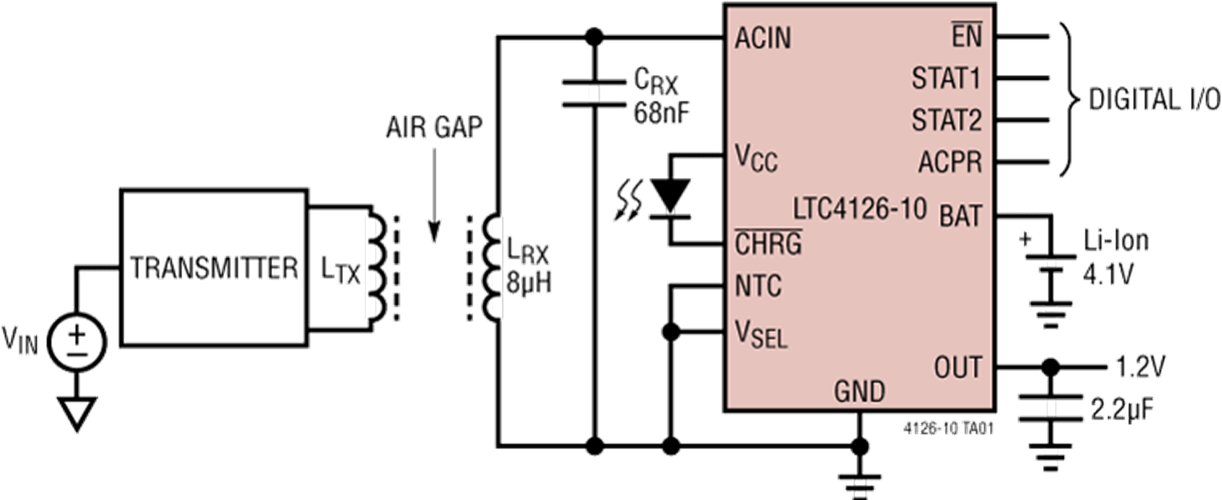

LTC4126-10 是一款低功率、无线单节锂离子电池充电器，其具有集成的降压型 DC/DC 稳压器。该降压稳压器是由电池供电的低噪声多模式充电泵，可在输出端提供 1.2 V 的稳定电压。开关频率设定为 50 kHz 或 75 kHz (取决于模式)，以使任何开关噪声均处在可听范围之外。

LTC4126-10 充电器是一款全功能恒定电流恒定电压锂离子电池充电器，具有自动再充电、利用安全定时器实现的自动充电终止、和通过 NTC 引脚提供的电池温度监视功能。使用一个 3 小时计时终止定时器，将充电电流固定在 10 mA。当电池电压低于 3.0 V 时，欠压保护功能电路使电池与所有负载断接。

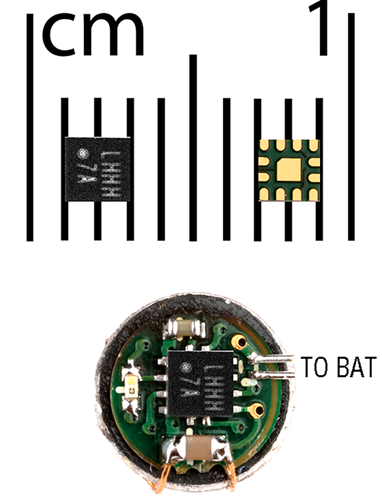

LTC4126-10 采用纤巧型 2 mm × 2 mm LQFN 封装和极少的外部组件，因而非常适合锂离子电池供电型助听器应用和其他需要小解决方案尺寸的低功耗便携式设备。

应用
