TI德州仪器 LTC3106 产品介绍

2026-04-14 0次

说明

具集成型电源通路 (PowerPath^™) 管理器的双输入降压-升压
超低启动电压：850mV (起动时未采用备用电源)，300mV (起动时采用了一个备用电源)
可兼容主电池或可再充电备用电池
可采用数字方式来选择的 V_OUT 和 V_STORE
最大功率点控制
超低静态电流：1.6μA
可在 V_IN 或 V_STORE 高于、低于或等于输出的情况下提供稳定的输出
可任选的备用电池涓流充电器
“货架模式” (Shelf Mode) 提供断开功能以保持电池在货架上的寿命
突发模式 (Burst Mode^®) 操作
准确的 RUN 引脚门限
电源良好输出电压指示器
可选的峰值电流限值：90mA / 650mA

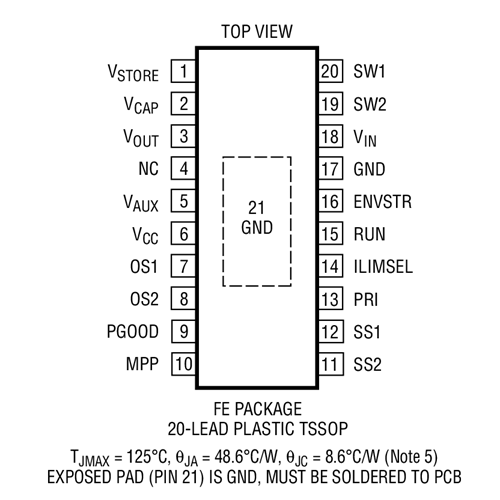

采用耐热性能增强型 3mm x 4mm 16 引脚 QFN 和 20 引脚 TSSOP 封装

特性

LTC^®3106 是一款高度集成的超低电压降压-升压型 DC/DC 转换器，其具有专为多电源、低功率系统而优化的自动 PowerPath 管理功能。在无负载条件下，LTC3106 仅吸收 1.6μA，并可采用任一输入电源产生高达 5V 的输出电压。

如果主电源不可用，则 LTC3106 将无缝地切换至备用电源。LTC3106 可兼容可再充电电池或主电池，并能够在可使用某种剩余能量时对备用电池进行涓流充电。任选的最大功率点控制功能可确保电源与负载之间的功率传输得到优化。输出电压和备用电压 V_STORE 采用数字方式进行设置，从而减少了所需的外部组件数目。零功率 “货架模式” (Shelf Mode) 可确保当备用电池被置于长时间地连接至 LTC3106 的情况下保持充电状态。

其他特点包括一个准确的接通电压、一个用于 V_OUT 的电源良好指示器、一个针对较低功率应用的 100mA 用户可选峰值电流限制设定值、热停机、以及用户可选的备用电源和输出电压。
