TI德州仪器 LTC4125 产品介绍

2026-04-14 0次

说明

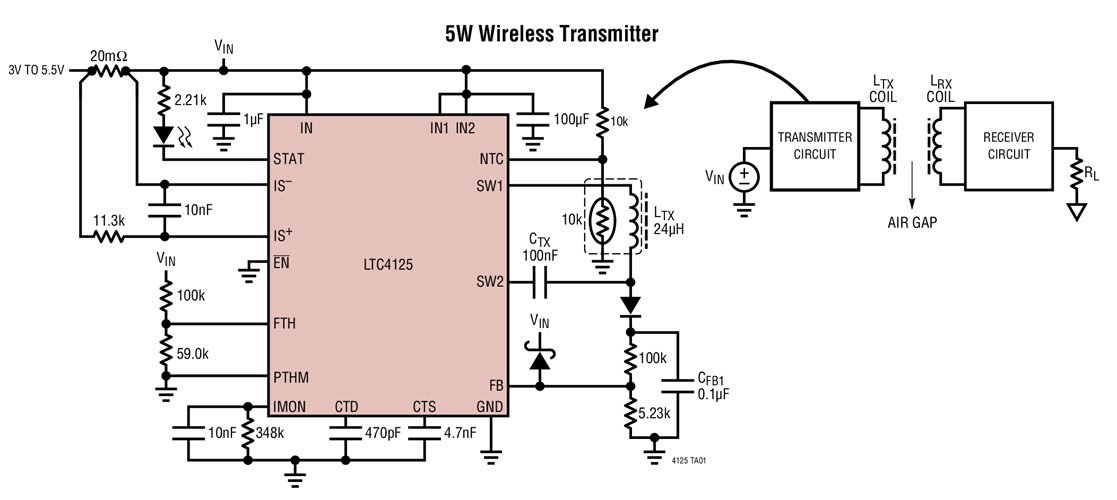

单片式 5W 无线功率发送器
AutoResonant^™ 开关频率可针对谐振电容和发送线圈电感进行自适应调节
发送功率可根据接收器负载自动地调节
输入电压范围：3V 至 5.5V
集成型 100mΩ 全桥开关
多种异物检测方法
可编程平均输入电流限值和监视器
用于系统 / 组件适宜温度功率传输的 NTC 输入
宽工作开关频率范围：50kHz 至 250kHz
耐热性能增强型 4mm x 5mm QFN 20 引脚封装

特性

LTC^®4125 是一款简单和高性能的单片式全桥谐振驱动器，其能够把超过 5W 的功率以无线的方式输送至一个正确调谐的接收器。该器件可控制流入串接式发送线圈 LC 网络中的电流，以设计一种简单、安全和多用途的无线功率发送器。

LTC4125 可自动地调节其驱动频率以与 LC 网络谐振频率相匹配。这种 AutoResonant 开关切换使得器件能够采用一个低电压输入电源 (3V 至 5.5V) 把最大的功率输送至一个调谐式接收器。为优化系统效率，LTC4125 采用了一种周期性的发送功率搜索，并根据接收器负载要求来调节传输功率。该器件在故障情况下或检测到某种异物时停止输送功率。

另外，LTC4125 还包括一个可编程最大平均输入电流限值和一个 NTC 输入以作为一种用于提供异物和过载保护的附加方法。LTC4125 采用 20 引脚扁平 (0.75mm) 4mm x 5mm QFN 封装。

应用
