TI德州仪器 AD8451 产品介绍
2026-04-14
0次
说明
- 自动切换的集成式恒流和电压模式
- 充电和放电模式
- 精密电压和电流测量
- 集成式精密控制反馈模块
- PWM或线性功率转换器的精密接口
- 固定增益设置
电流检测增益： 26 V/V（典型值）
电压检测增益： 0.8 V/V（典型值）
- 出色的交流和直流性能
- 最大失调电压漂移： 0.9 μV/°C
- 最大增益漂移： 3 ppm/°C
- 电流检测放大器输入电压噪声很低： >9 nV/√Hz（典型值）
- 电流检测CMRR： 108 dB（最小值）
- TTL兼容逻辑
特性

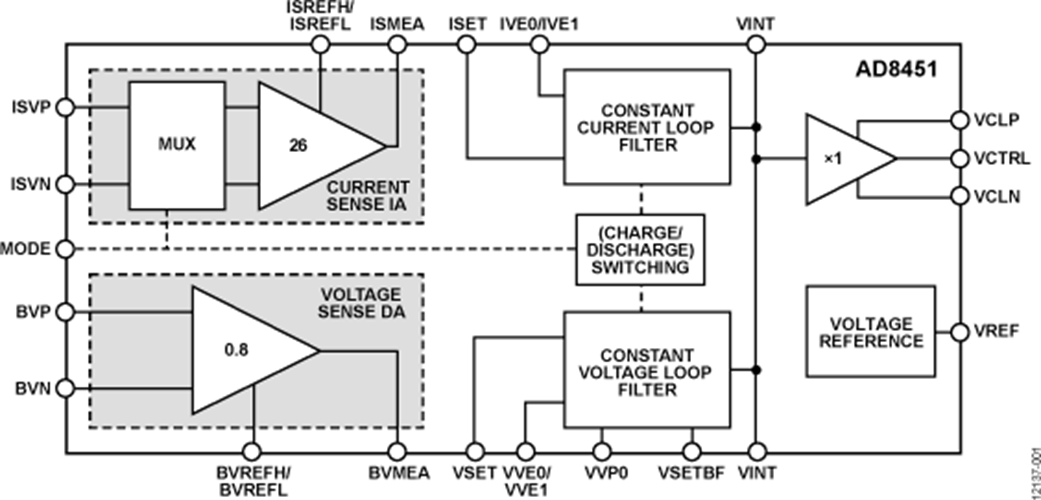

AD8451是一款用于电池测试和监控的精密模拟前端和控制器。 精密固定增益仪表放大器(IA)测量电池充电/放电电流，而固定增益差动放大器(DA)测量电池电压。 内部激光调整电阻网络设置IA和DA的增益，并在额定温度范围内优化AD8451的性能。 IA增益为26，DA增益为0.8。
ISET和VSET输入端的电压用来设置所需的恒定电流(CC)和恒定电压(CV)。 CC到CV自动无缝切换。
TTL逻辑电平输入MODE选择充电模式或放电模式（高电平为充电，低电平为放电）。 模拟输出VCTADP1972PWM控制器对接。

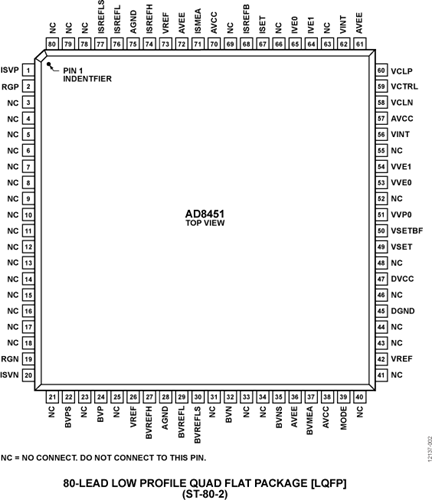

AD8451通过提供出色的精度、温度范围内的性能、灵活的功能以及整体可靠性简化设计，并具有节省空间的封装。 AD8451采用80引脚、14 mm × 14 mm × 1 mm LQFP封装，额定工作温度范围为−40°C至+85°C。
应用
- 电池形成和测试
- 电池模块测试
参数
类型 | 描述 |
仪器仪表和测量 | 电池化成和测试 |
