TI德州仪器 AD8450 产品介绍

2026-04-14 0次

说明

带自动切换的集成式恒定电流和电压模式
充电和放电模式
精密电压和电流测量
集成式精密控制反馈模块
PWM或线性功率转换器的精密接口

可编程增益设置
电流检测增益：
26、66、133、200
电压检测增益：
0.2、0.27、0.4、0.8
可编程OVP、OCP故障检测
均流和电流平衡
出色的交流和直流性能
欲了解更多特性，请参考数据手册

特性

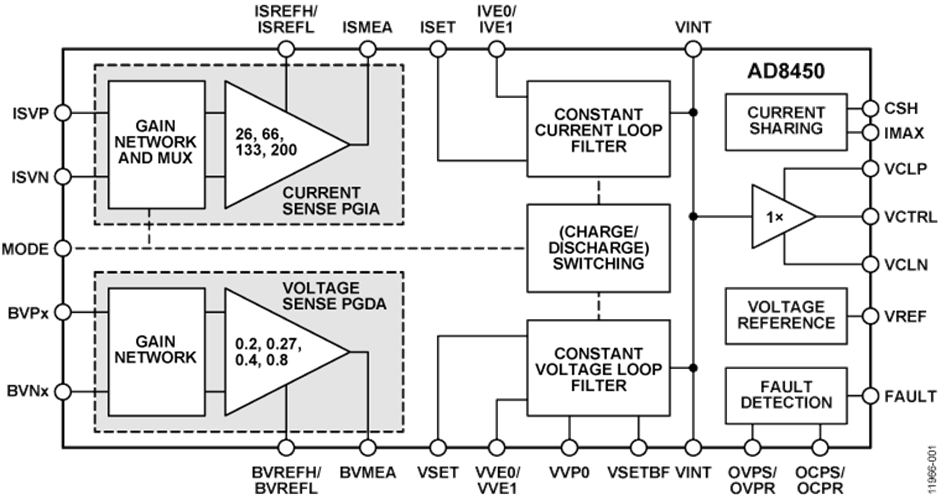

AD8450是一款精密模拟前端，用于电池测试和监控。如图1所示，精密可编程增益仪表放大器(PGIA)测量电池充电/放电电流，而可编程增益差动放大器(PGDA)测量电池电压。内部激光调整电阻网络设置PGIA和PGDA的增益，并在额定温度范围内优化AD8450性能。PGIA增益为：26×、66×、133×和200×。PGDA增益为：0.2×、0.27×、0.4×和0.8×。

ISET和VSET输入端的电压用来设置所需的恒定电压(CV)和恒定电流(CC)。CC到CV自动无缝切换。

TTL电平逻辑输入MODE在充电模式和放电模式之间进行选择（高电平为充电，低电平为放电）。模拟输出VCTRL直接与ADI的ADP1972和ADP1974 PWM控制器对接。

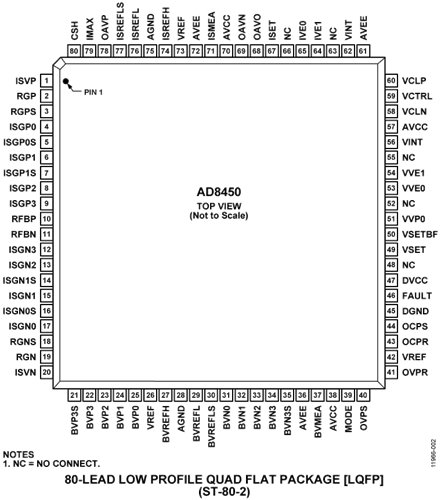

AD8450集成电阻可编程过压和过流检测以及均流电路。均流用来在多个电池之间平衡电荷。AD8450通过提供出色的精度、温度范围内的性能、灵活的功能以及整体可靠性简化设计，并具有节省空间的封装。AD8450采用80引脚、14 mm ×14 mm × 1 mm LQFP封装，额定工作温度范围为−40 °C至+85 °C。

应用
