TI德州仪器 LTM8055 产品介绍
2026-04-14
0次
说明
- 完整的降压-升压型开关模式电源
- VOUT 可等于、高于或低于 VIN
- 宽输入电压范围：5V 至 36V
- 从 6VIN 产生 12V/3A 输出
- 从 12VIN 产生 12V/6A 输出
- 从 24VIN 产生 12V/8.5A 输出

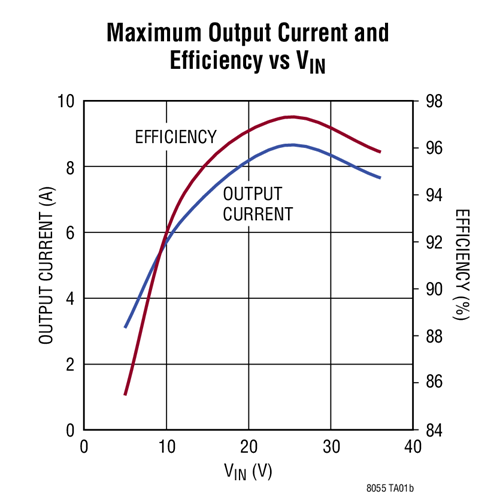

- 效率高达 97.5%
- 可调输入和输出平均电流限值
- 输入和输出电流监视器
- 可通过并联以增加输出电流
- 宽输出电压范围：1.2V 至 36V
- 可选的开关频率：100kHz 至 800kHz
- 可同步范围：200kHz 至 700kHz

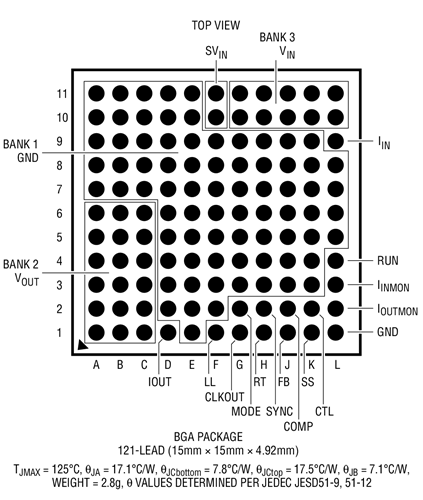

- 15mm x 15mm x 4.92mm BGA 封装
特性

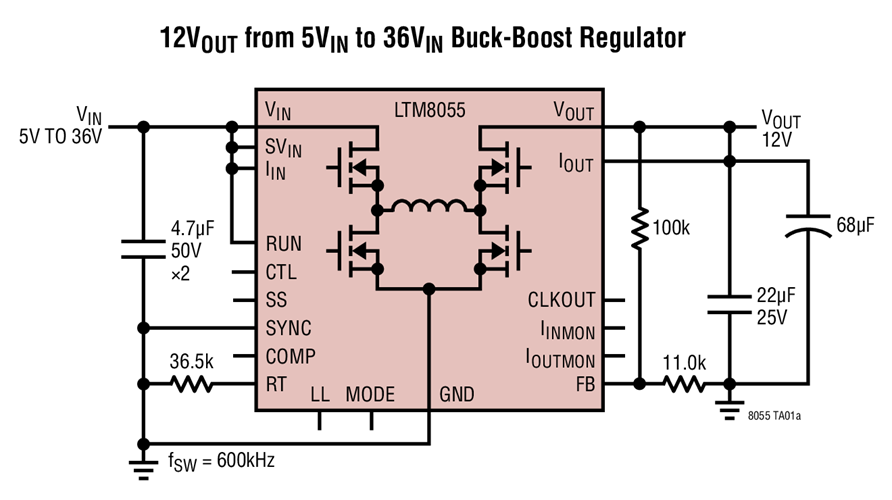

LTM®8055 是一款 36VIN、降压-升压型 μModule® (微型模块) 稳压器。封装中内置了开关控制器、电源开关、电感器和支持组件。仅需采用一个用于设定开关频率的电阻器、一个负责设定输出电压的电阻分压器、以及输出和输入电容器便可实现完整的设计。只需少量组件即可实现诸如输入和输出平均电流调节等其他功能。LTM8055 可在一个 5V 至 36V 的输入电压范围内运作，并能够在 1.2V 至 36V 之间调节输出电压。SYNC 输入和 CLKOUT 输出可实现简易同步。
LTM8055 采用紧凑型模压树脂球栅阵列 (BGA) 封装，适合采用标准的表面贴装设备来进行自动化装配。LTM8055 符合 RoHS 标准。
| LTM8054 | LTM8055 | LTM8056 | |
| VIN (工作) | 36 | 36 | 58 |
| VIN 绝对最大值 | 40 | 40 | 60 |
| VOUT 绝对最大值 | 40 | 40 | 60 |
| IOUT (峰值) 24VIN, 12VOUT | 5.4 | 8.5 | 5.5 |
| 封装 | 15mm × 11.25mm × 3.42mm BGA | 15mm × 15mm × 4.92mm BGA 引脚和功能兼容 | |
Applications
- 高功率电池供电式设备
- 工业控制
- 太阳能供电型电压调节器
- 太阳能供电型电池充电
