TI德州仪器 LTC6804-1 产品介绍

2026-04-14 0次

说明

可测量多达 12 个串联电池的电压
可堆叠式架构能支持几百个电池
内置 isoSPI^™接口：
- 1Mbps 隔离式串行通信
- 采用单根双绞线，长达 100 米
- 低 EMI 敏感度和辐射

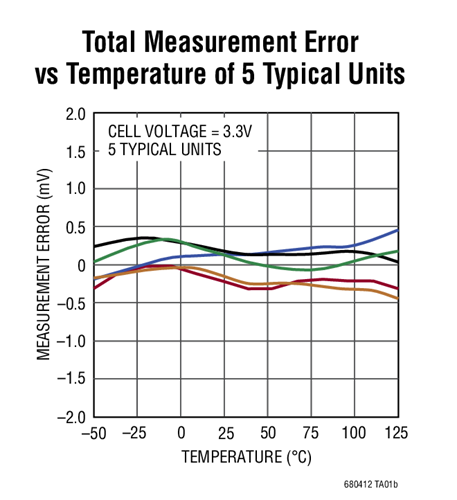

1.2mV 最大总测量误差
可在 290μs 内完成系统中所有电池的测量
同步的电压和电流测量
具频率可编程三阶噪声滤波器的 16 位增量累加 (ΔΣ) 型 ADC
针对 ISO26262 标准的系统工程设计
具可编程定时器的被动电池电荷平衡
5 个通用的数字 I/O 或模拟输入：
- 温度或其他传感器输入
- 可配置为一个 I2C 或 SPI 主控器
4μA 睡眠模式电源电流

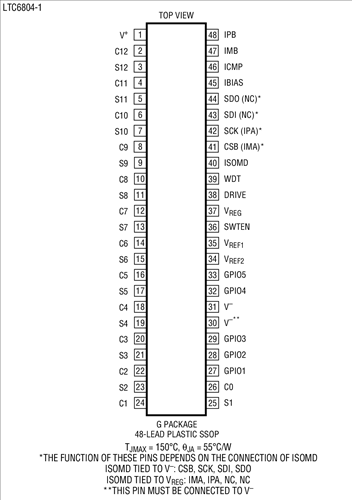

48 引脚 SSOP 封装

特性

LTC^®6804 是第三代多节电池的电池组监视器，可测量多达 12 个串接电池的电压并具有低于 1.2mV 的总测量误差。0V 至 5V 的电池测量范围使 LTC6804 成为大多数化学组分电池的合适之选。所有 12 节电池的电压可在 290μs 之内完成测量，并可选择较低的数据采集速率以实现高噪声抑制。

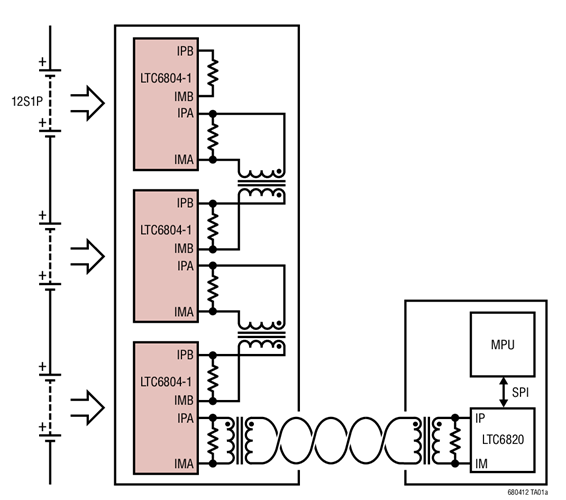

可以把多个 LTC6804 器件串接起来，因而能在一长串的高电压电池串中实现每节电池的同时监视。每个 LTC6804 具有一个 isoSPI 接口，用于实现高速、抗 RF 干扰的局域通信。使用 LTC6804-1 时，多个器件采用菊链式连接，且所有器件采用一根主处理器接线。而使用 LTC6804-2 时，多个器件并联连接至主处理器，而对每个器件进行个别寻址。

其他特点包括每节电池电荷的被动平衡、一个内置的 5V 稳压器和 5 根通用的 I/O 线。在睡眠模式中，电流消耗减小至 4μA。LTC6804 可直接由电池或一个隔离式电源供电。
