TI德州仪器 LTC3300-1 产品介绍

2026-04-14 0次

说明

双向同步反激平衡多达6个串联连接的锂离子或磷酸铁锂电池单元
平衡电流高达10 A（外部设置）
与LTC680x系列多单元电池堆栈监控器无缝集成

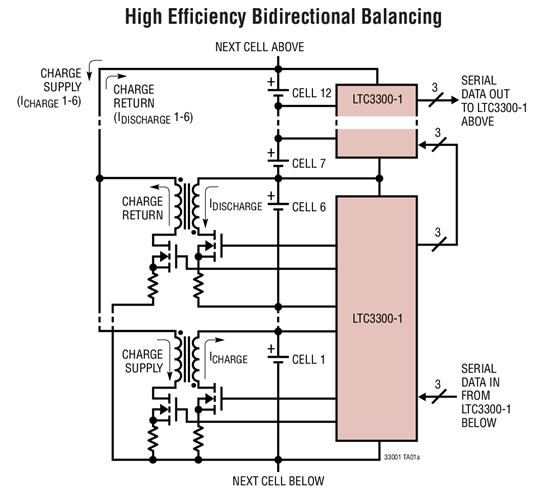

双向架构可较大程度地降低平衡时间和功耗

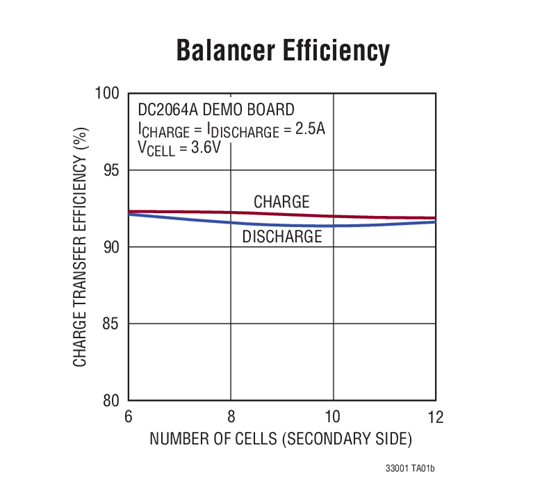

高达92%的充电传输效率

可堆叠架构支持1000V以上的系统
使用简单的二绕组变压器
具有4位CRC分组错误检验功能的1MHz菊花链连接串行接口
高噪声容限串行通信
多种故障保护特性

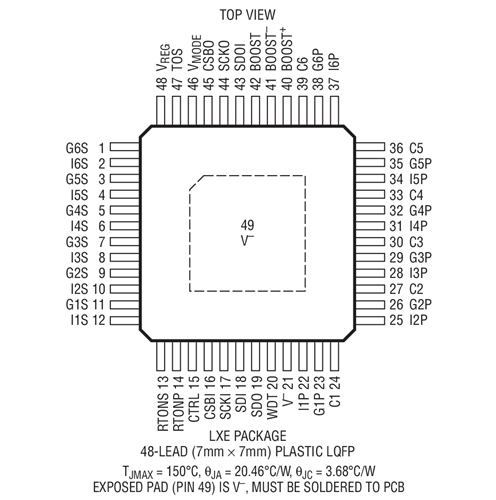

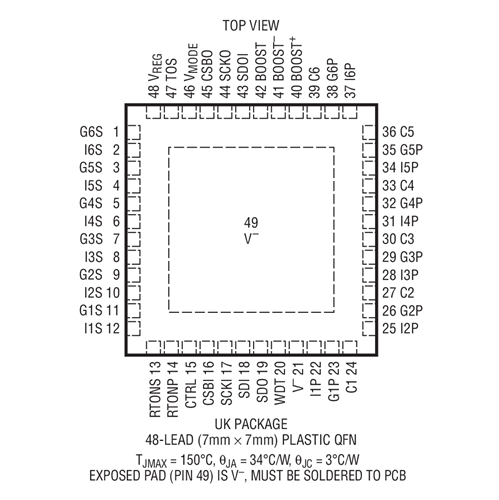

48引脚裸露焊盘QFN和LQFP封装
AEC-Q100通过汽车应用认证

特性

LTC^®3300-1 是一款故障保护控制器 IC，适用于对多节电池的电池组进行基于变压器的双向主动平衡。该器件集成了所有相关的栅极驱动电路、高精度电池感测、故障检测电路和一个带内置看门狗定时器的坚固型串行接口。

每个 LTC3300-1 能利用一个可高达 36V 的输入共模电压对多达 6 节串联连接的电池进行平衡。来自任何选定电池的电荷能以高效率在其自身与 12 节或更多节相邻的电池之间来回传输。LTC3300-1 带一个独特的电平转换之 SPI 兼容型串行接口，能在不采用光耦或隔离器的情况下完成多个 LTC3300-1 器件的串联连接，从而实现长串串接电池中每节电池的电荷平衡。

当多个 LTC3300-1 器件串联连接时，它们就能够同时运作，因而允许对电池组中的所有电池同时独立地进行电荷平衡。故障保护功能包括回读能力、循环冗余校验 (CRC) 错误检测、最大导通时间伏特-秒箝位和过压关断。

应用
