TI德州仪器 LT3796 产品介绍

2026-04-14 0次

说明

3000:1 True Color PWM^™ 调光
宽输入电压范围：6V 至 100V
电流监测至高达 100V
高端 PMOS 断接和 PWM 开关驱动器
恒定电流和恒定电压调节
具报告功能的双电流检测放大器
用于电池和超级电容器充电的 C/10 检测
线性电流检测门限设置
短路保护
可调频率：100kHz 至 1MHz
频率同步 (LT3796)
独立高端栅极使能引脚 (LT3796-1)
具 VMODE 标记的可编程 LED 开路保护
具迟滞的可编程欠压闭锁
采用可编程故障重启定时器的软起动功能

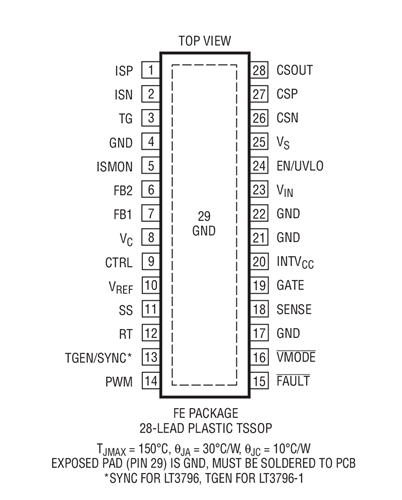

采用 28 引脚 TSSOP 封装

特性

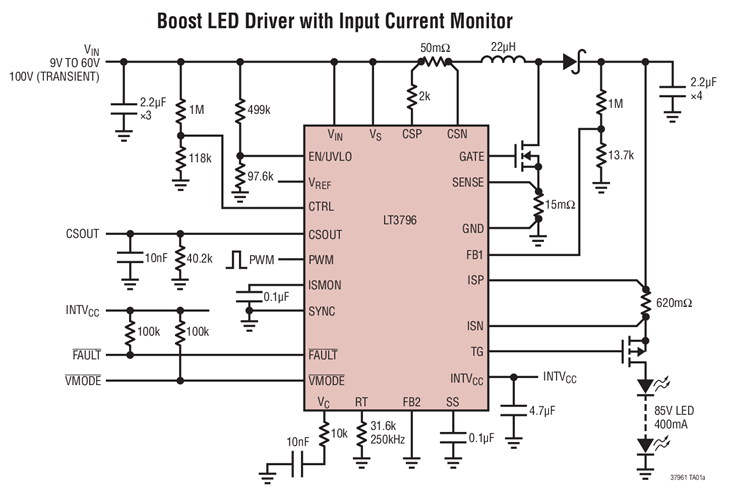

LT^®3796 / LT3796-1 是 DC/DC 控制器，专为调节一个恒定电流或恒定电压而设计，且非常适合于驱动 LED。固定频率和电流模式架构在一个很宽的电源和输出电压范围内实现稳定的操作。两个参考于地电压 FB 引脚用作多个 LED 保护功能电路的输入，而且还使转换器能够起一个恒定电压源的作用。LT3796 / LT3796-1 内置了一个具轨至轨共模范围的可编程门限输出检测放大器。一个单独的高端放大器可利用两个电阻器来配置增益，以及可用来调节第二个电流或一个电压与其中一个 FB 引脚的结合。PWM 输入提供了高达 3000:1 的 LED 调光比。

LT3796-1 是为第二个输出电流调节环路而优化，环路利用一个 PMOS 开关来启用 / 停用，可驱动第二串 LED 串或扩展模拟调光范围。
