TI德州仪器 ADP5065 产品介绍
2026-04-14
0次
说明
- 3 MHz开关模式充电器
- 专用充电器，提供1.25 A充电电流
- 500mA USB主机，提供最高680 mA的充电电流
- 输入电压范围：4.0 V至5.5 V
- 可耐受的输入电压：-0.5 V至+20 V (USB VBUS)
- 符合15kV ESD IEC标准的VIN引脚(USB VBUS)
- 电池与充电器输出间的“电池无电隔离”FET提供电池隔离，系统可在“电池无电”状况下工作
- 电池热敏电阻输入，一旦电池温度超过限值充电器便自动关断
- 符合“JEITA”锂离子电池充电温度规格
- “SYS_EN_OK”标志，即延迟系统开启，直至电池达到需要的最低电平，在最低电池电压和/或最低电池充电电平要求下可保证系统启动
- 通过C/20、C/10和特定电平选择实现EOC编程
特性
ADP5065充电器完全符合USB 2.0、USB 3.0和USB电池充电规格1.1，可通过mini-USB VBUS引脚从墙壁充电器、车载充电器或USB主机端口进行充电。
ADP5065的输入电压范围为4 V至5.5 V，最高可耐受20 V电压。这缓解了断开或连接时的USB总线尖峰问题。

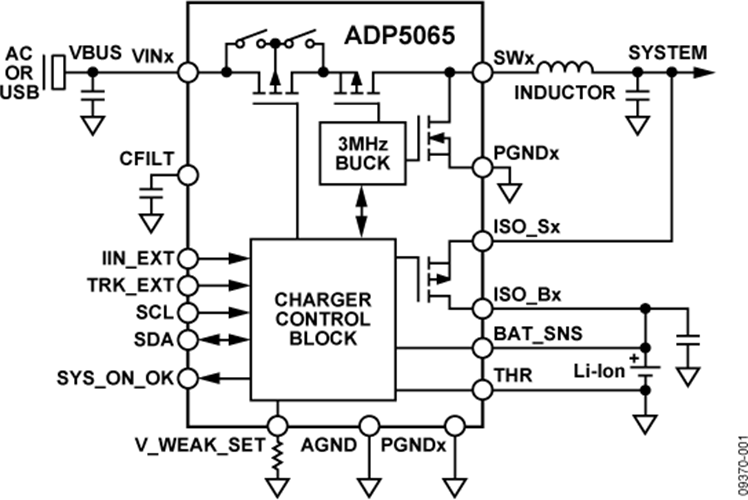

ADP5065ADP5065在DCDC充电器输出和电池间集成了内部FET。这一设计可提供“电池隔离”，使系统可在“电池无电”或“无电池”情况下供电，从而直接通过USB电源执行系统功能。
根据外部USB检测芯片检测到的USB电源类型，ADP5065可设置为应用正确的电流限值，实现较佳充电和USB合规性。USB充电器可在所有USB兼容电源下正常工作，例如墙壁充电器、主机充电器、集线器充电器、标准主机和集线器。
封装和外部元件

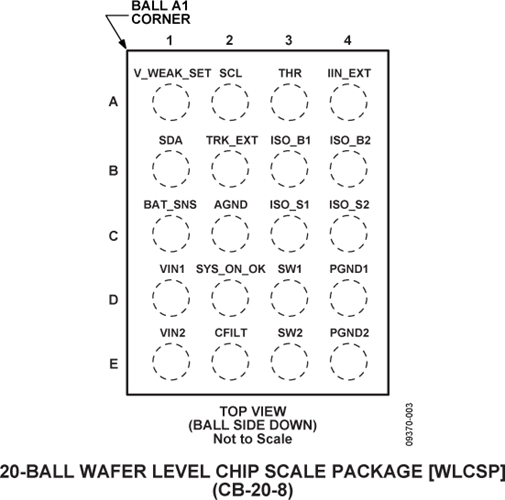

ADP5065采用尺寸极小的薄型WLCSP-20（0.5 mm间距）封装。
总体解决方案仅需要5个小尺寸、薄型外部元件，包括4个陶瓷电容（其中一个是电池滤波器电容）、1个多层电感和1个可选的“电池无电状况”默认设置电阻。
这样，PCB面积极小，可为USB电池充电和供电轨应用提供整合和高性能的解决方案。
应用
- 数码相机
- 数码摄像机
- 单个锂离子电池便携式设备
- PDA、音频设备、GPS设备
- 移动电话
参数
类型 | 描述 |
医疗健康 | 体外诊断 |
