TI德州仪器 LTC6803-1 产品介绍

2026-04-14 0次

说明

可测量多达 12 个串联电池的电压
可堆叠式架构
可支持多种电池化学组成和超级电容器
至相邻器件的串行接口菊式链接
0.25% 的最大总测量误差
专门针对符合 ISO26262 标准的系统进行设计
可在 13ms 完成一个系统中所有电池的测量
无源电量平衡：

集成型电量平衡 MOSFET
能够驱动外部平衡 MOSFET

板上温度传感器和热敏电阻输入
具数据包误差检验功能的 1MHz 串行接口
可在电池随机连接的情况下保持安全
内置自测试功能电路
具内置噪声滤波器的 ΔΣ 转换器
导线开路连接故障检测
12μA 待机模式电源电流
抗 EMI 的能力高

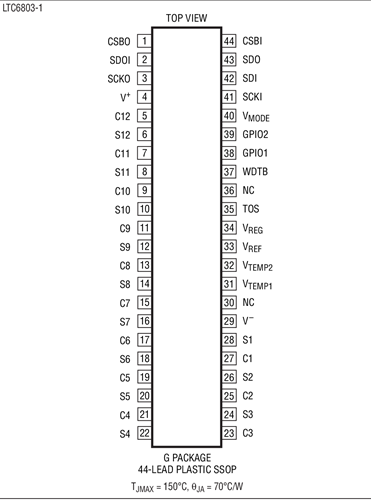

44 引脚 SSOP 封装

特性

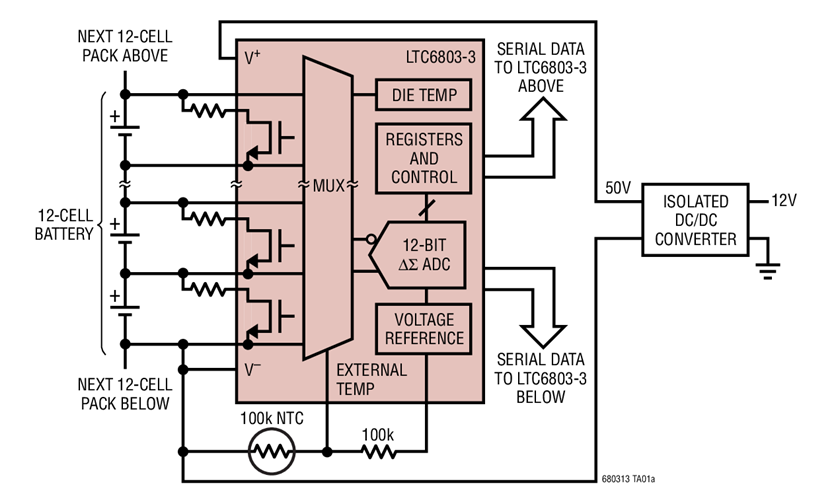

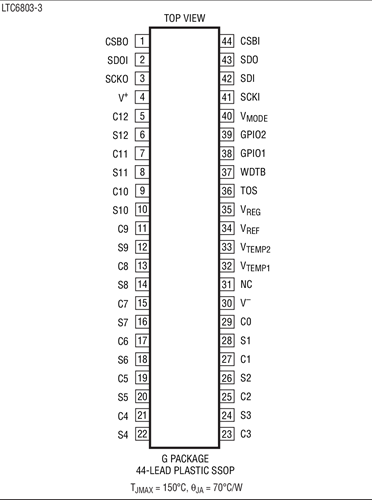

LTC^®6803 是第二代的完整电池监视 IC，内置一个 12 位 ADC、一个精准型电压基准、一个高电压输入多路复用器和一个串行接口。每个 LTC6803 能够测量多达 12 个串接电池或超级电容器的电压。通过运用一个独特的电平移位串行接口，可以把多个LTC6803-1 / LTC6803-3 器件串联起来 (无需使用光耦合器或光隔离器)，以监视长串串接电池中每节电池的电压。每个电池输入具有一个相关联的 MOSFET 电源开关，用于对过度充电的电池进行放电。LTC6803-1 在内部将电池组的底端与 V^- 相连。该器件的引脚与 LTC6802-1 兼容，从而提供了一款直接替代型的升级方案。LTC6803-3 则把电池组的底端与V^-分开，故而改善了第一节电池 (cell 1) 的测量准确度。

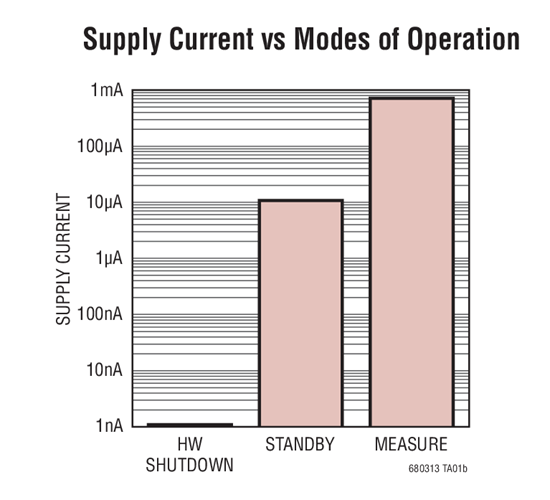

LTC6803 提供了一种用于将电源电流减小至 12μA 的待机模式。此外，LTC6803 还可从一个隔离型电源来供电，因而提供了一种将电池组吸收电流减小至零的方法。

对于要求可单独寻址的串行通信的应用，请参考 LTC6803-2 / LTC6803-4。
