TI德州仪器_LTC6803-3_产品介绍

TI德州仪器 LTC6803-3 产品介绍

2026-04-14 0次

说明

可测量多达12个串联电池的电压
可堆叠架构
支持多个电池化学和超级电容
串行接口通过菊花链连接相邻器件
最大总测量误差：0.25%
设计用于 ISO26262 兼容系统
13ms，以测量系统中的所有电池
被动电池平衡：
- 集成电池平衡MOSFET
- 能够驱动外部平衡MOSFET

片上温度传感器和热敏电阻输入
集成分组错误检验功能的1MHz串行接口
随机连接电池即可安全工作
内置自测
内置噪声滤波器的Δ-Σ型转换器
开路连接故障检测
待机模式电源电流：12μA
高EMI抗扰度

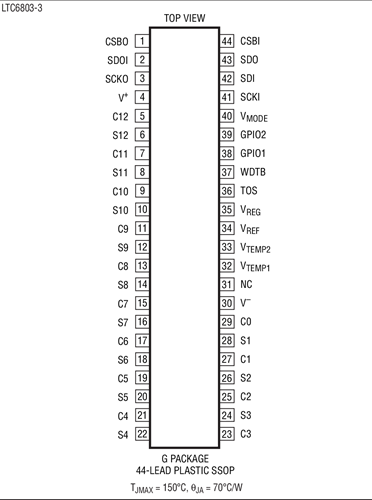

44引脚SSOP封装

特性

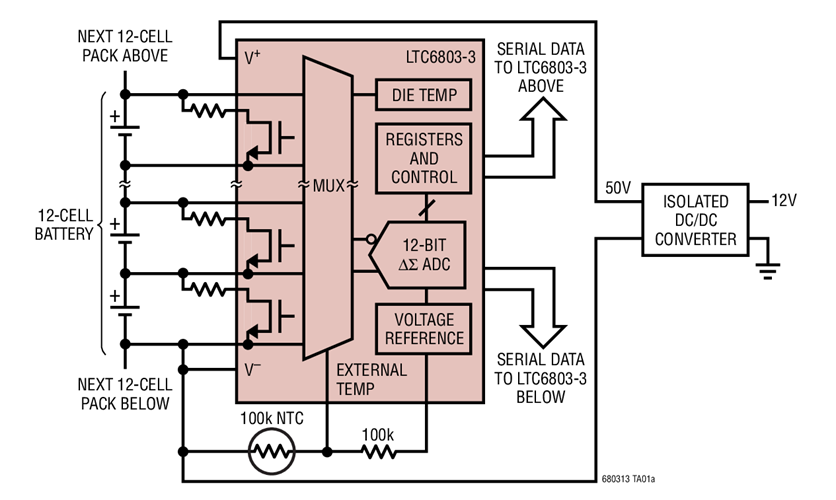

LTC6803是一款完整的第二代电池监控IC，包括12位ADC、精密基准电压源、高压输入多路复用器和串行接口。每个LTC6803可以测量最多12节串联电池单元或超级电容。使用独特的电平转换串行接口，无需光耦合器或隔离器即可将多个LTC6803-1/LTC6803-3器件串联，从而监控长串联电池串中的每个电池单元。每个电池输入具有相关的MOSFET开关，用于过度充电的电池放电。LTC6803-1在内部将电池堆底部连接至V^–。它与LTC6802-1引脚兼容，可直接升级。LTC6803-3将电池堆底部与V^–分开，从而提高电池1测量精度。

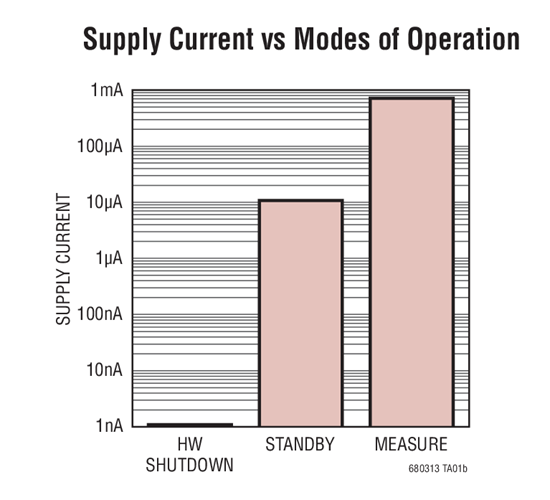

LTC6803提供待机模式，可将电源电流降至12μA。此外，LTC6803可采用隔离电源供电，使用技术可将电池堆功耗降为0。

对于需要可单独寻址的串行通信应用，请参见LTC6803-2/LTC6803-4。
