说明

双向开关稳压器利用了来自 USB 端口的有限可用功率，并且提供一个用于 USB On-The-Go 的 5V 输出
过压保护功能可保护器件免遭损坏
当输入功率受限或不可用时，180mΩ 内部理想二极管和可任选的外部理想二极管控制器无缝地提供了低损耗电源路径
即使在使用电量耗尽的电池时也能够实现“即时接通”操作
全功能锂离子 / 锂聚合物电池充电器
Bat-Track^™ 自适应输出控制用于实现高效充电
1.2A 最大输入电流限值
1.2A 最大充电电流和热限制
电池浮动电压：4.2V (LTC4160)、4.1V (LTC4160-1)
低电池供电静态电流 (8μA)
20 引脚 3mm x 4mm x 0.75mm QFN 封装

特性

LTC^®4160 / LTC4160-1 是高效率电源管理和锂离子 / 锂聚合物电池充电器 IC。它们均包括一个具自动负载优先级处理功能的双向开关 PowerPath^™ 控制器、一个电池充电器和一个理想二极管。

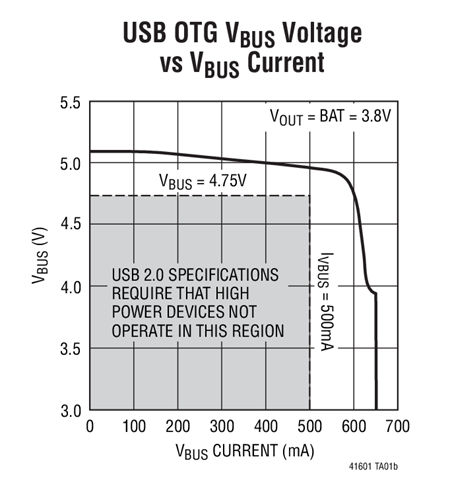

LTC4160 / LTC4160-1 的双向开关稳压器能够把可从 USB 端口获得的功率几乎全部传输至负载，而产生的损耗和发热量极少，从而放宽了狭小空间里的热约束条件。这些器件具有一个用于实现 USB 兼容性的精准输入电流限值和用于实现高效充电的 Bat-Track 输出控制功能。此外，这些 IC 还能够产生适合于 USB On-The-Go 应用的 5V/500mA。

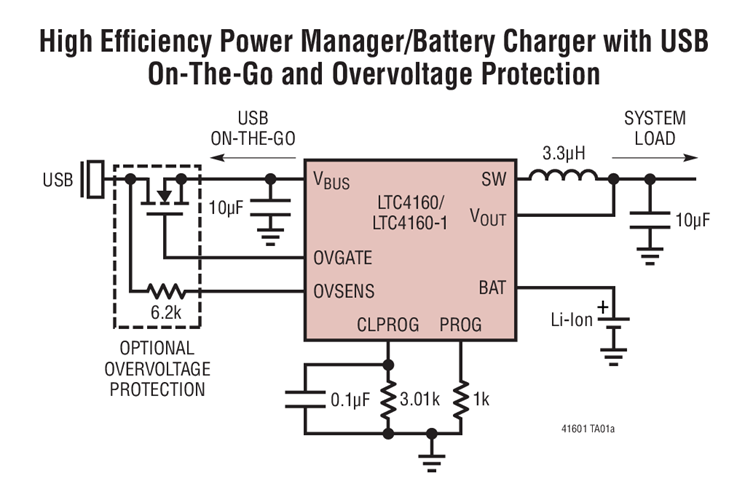

一个过压保护电路利用一个外部N沟道 MOSFET 和一个电阻器来保护 LTC4160 / LTC4160-1 免遭 USB / 墙上适配器输入端上的高电压所造成的损坏。

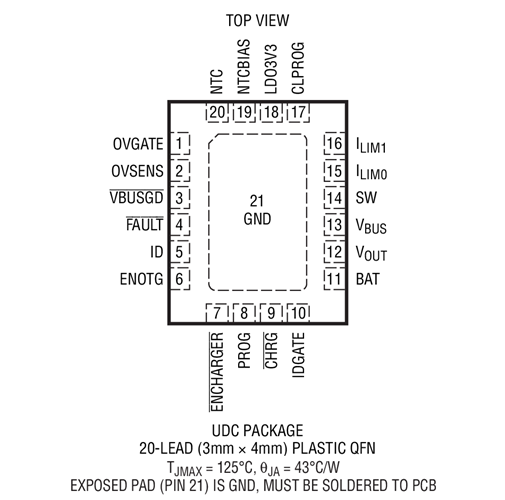

LTC4160 / LTC4160-1 采用 3mm x 4mm x 0.75mm QFN 表面贴装型封装。
