TI德州仪器 LT3651-4.2 产品介绍

2026-04-14 0次

说明

宽输入电压范围：达至 32V (40V 绝对最大值)
可编程充电电流高达 4A
可选择的 C/10 或内置定时器充电终止
动态充电速率设置 / 软起动
可编程输入电流限值
0.5% 浮动电压准确度
7.5% 充电电流准确度
4% C/10 检测准确度
NTC 电阻器温度监视器
自动再充电 (在 97.5% 浮动电压)
自动预查验 (在 <70% 浮动电压)
失效电池检测和自动复位
平均电流模式、同步开关电源
用户可编程频率
扁平 (高度仅 0.75mm) 5mm x 6mm 36 引脚 QFN 封装

特性

LT^®3651 是一款单节 4A 锂离子 / 锂聚合物电池充电器，可在高达 32V 的输入电压下运作。一个高效的单片式平均电流模式同步开关稳压器提供了恒定电流、恒定电压充电和可编程最大充电电流。当有电池插入或电池电压下降至浮动电压以下达 2.5% 时，将起动一个充电周期。充电器终止方式可以选择充电电流或内部安全定时器超时。当充电电流降至编程最大电流的 1/10 (C/10) 时，充电电流将终止充电操作。基于定时器的充电终止方式通常设定为 3 小时，并可由用户来设置 (充电电流连续在低于 C/10 充电，直到超时为止)。一旦充电操作被终止，则 LT3651 将进入一种待机模式 (此时电源电流下降至 85μA)。

LT3651 提供了多种安全功能。可利用小的涓流充电对放电电池进行预查验，如果电池对预查验没有响应，则将发出一个指示信号。一个热敏电阻负责监视电池温度，并在电池温度超出规定范围时暂停充电操作。当芯片温度过高时，充电电流将减小。另外，当需要保持恒定的输入电流以防止输入负载过大时，充电电流也将减小。

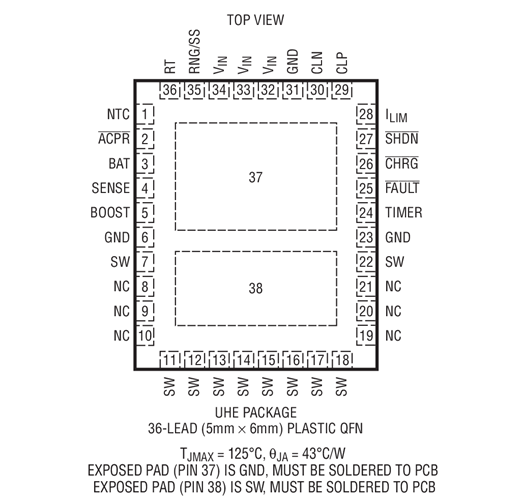

LT3651 采用 5mm x 6mm 36 引脚 QFN 封装。
