TI德州仪器 LT3652HV 产品介绍
2026-04-14
0次
说明
- 用于太阳能应用中峰值功率跟踪 (MPPT) 的输入电源电压调节环路
- 宽输入电压范围：4.95V 至 34V (40V 绝对最大值)
- 可编程充电速率高达 2A
- 可由用户选择的充电终止方式：C/10 或板上充电终止定时器
- 可采用电阻器设置和可高达 18V 的浮动电压能迎合 4 节锂离子 / 锂聚合物电池、5 节 LiFePO4 (磷酸铁锂) 电池、铅酸电池化学组成
- 可通过并联提供较高的输出电流
- 1MHz 固定频率
- 0.5% 浮动电压基准准确度
- 5% 充电电流准确度
- 2.5% C/10 检测准确度
- 二进制编码集电极开路状态引脚

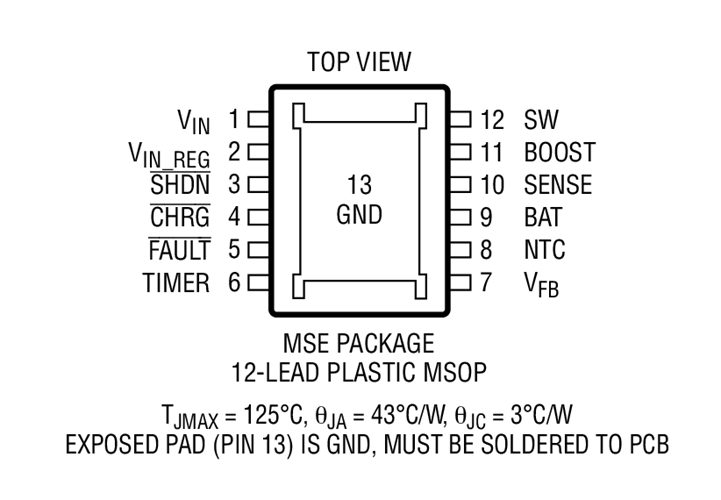

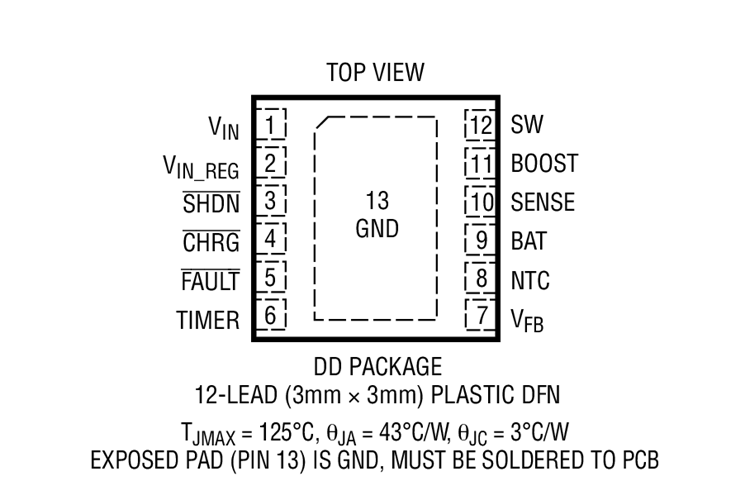

- 耐热性能增强型 3mm x 3mm DFN 和 MSE 封装
特性
LT®3652HV 是一款完整的单片式、降压型电池充电器，可在 4.95V 至 34V 的输入电压范围内运作。LT3652HV 提供了一种恒定电流 / 恒定电压充电特性，最大充电电流可在外部设置至高达 2A。该充电器采用了一个 3.3V 浮动电压反馈基准，因此可以使用一个电阻分压器来设置任何期望并可高达 18V 的电池浮动电压。

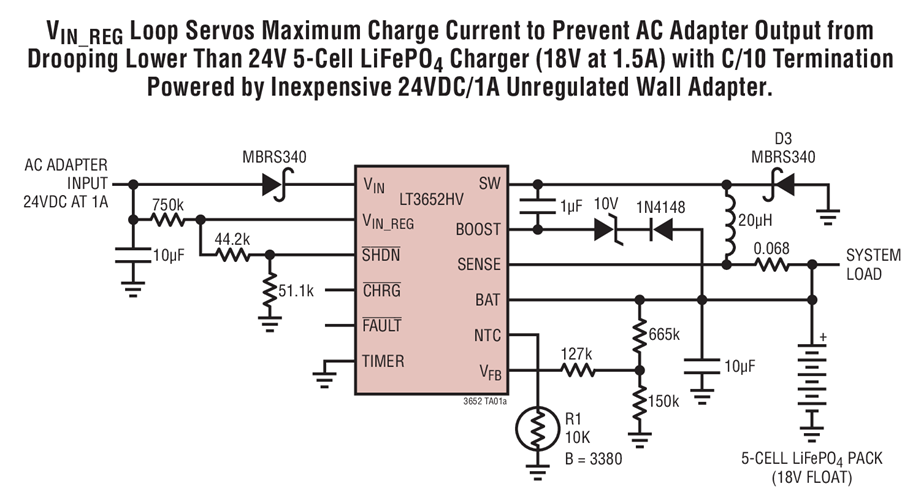

LT3652HV 运用了一个输入电压调节环路，如果输入电压降至一个编程电平 (由一个电阻分压器来设定) 以下，则该输入电压调节环路将减小充电电流。当 LT3652HV 由一块太阳能电池板来供电时，输入调节环路将用于把太阳能电池板保持在峰值输出功率。
可以通过配置使 LT3652HV 在充电电流降至编程最大值的 1/10 (C/10) 以下时终止充电操作。当充电操作终止时，LT3652HV 将进入一种低电流 (85μA) 待机模式。如果电池电压下降至编程浮动电压以下达 2.5%，则一种自动再充电功能将起动一个新的充电周期。LT3652HV 还包含一个可编程安全定时器，用于在到达一个期望时间之后终止充电操作。这在电流小于 C/10 的条件下提供了 “top-off” 型充电。
应用
- 太阳能供电型应用
- 远程监视站
- 便携手持式仪器
- 12V 至 24V 汽车系统
- 从电流受限型适配器进行的电池充电
