TI德州仪器 LTM4652 (single output) 产品介绍

2026-04-14 0次

说明

双路±25A或单路±50A输出源/漏
输入电压范围：4.5V至18V（20V绝对最大值）
输出电压范围：0.6V至7.5V（8V绝对最大值）
线路、负载、温度范围内的最大总DC输出误差±1.5%
可调控制回路补偿
差分远程传感放大器
电流模式控制/快速瞬态响应
最高达±300A的多相并行电流共享

内部温度监控器
可调切换频率或同步
过流折回保护
可选脉冲跳跃模式操作
软启动/电压追踪
输入和输出过压保护

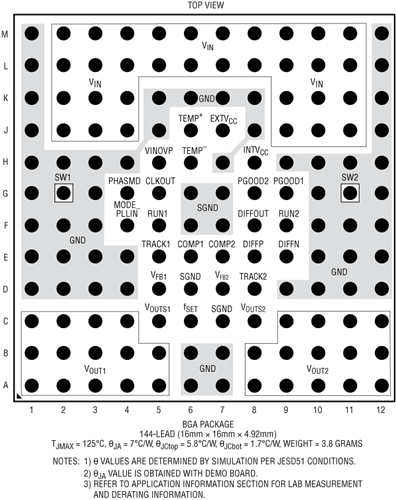

16mm×16mm×4.92mm BGA封装

特性

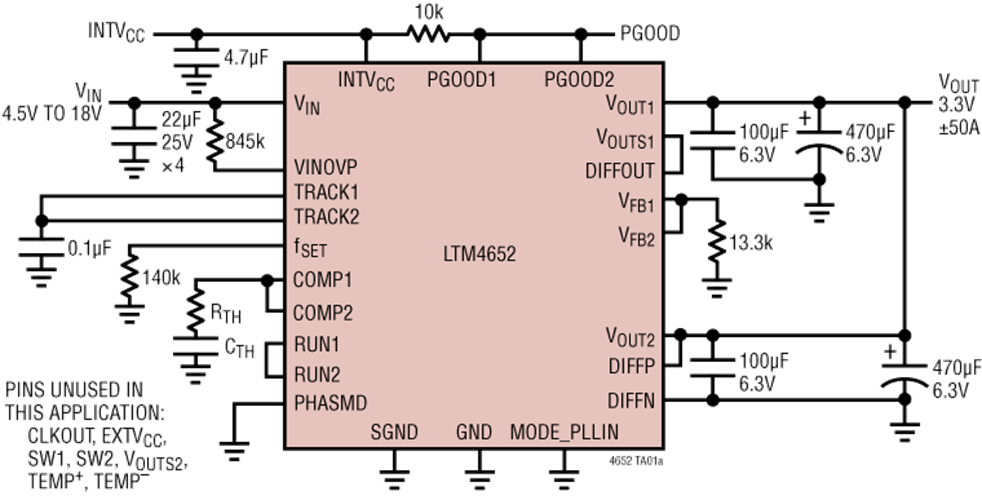

LTM4652是一款源电流/吸电流双通道±25A或单通道±50A输出开关模式降压型DC/DC μModule^®（微型模块）稳压器，具有±1.5%总直流输出误差。封装中包含开关控制器、功率MOSFET、电感和所有支持组件。在4.5V至18V的输入电压范围内工作时，LTM4652支持两个具有0.6V至7.5V输出电压范围的输出，每个输出均通过单个外部电阻设置。其高效率设计为每路输出提供高达±25A的连续电流。只需要几个输入和输出电容。为FPGA、ASIC和处理器供电时，可调控制环路支持快速瞬态响应，从而尽可能减小输出电容。

故障保护特性包括输入和输出过压以及双向过流保护。LTM4652提供16mm × 16mm × 4.92mm BGA封装。
