TI德州仪器 LTM8042-1 产品介绍
2026-04-14
0次
说明
- 具 3000:1 调光比的 True Color PWM™
- 可在升压、降压或降压-升压模式中运作
- 宽输入电压范围：
- 工作于 3V 至 30V
- 瞬态电压保护至 40V
- 栅极驱动器利用 P 沟道 MOSFET 来实现任选的 PWM 调光
- 可调频率：250kHz 至 2MHz
- 恒定电流和恒定电压调节
- 低停机电流：<1μA
- 具有金制衬垫涂层并符合 RoHS 标准的封装

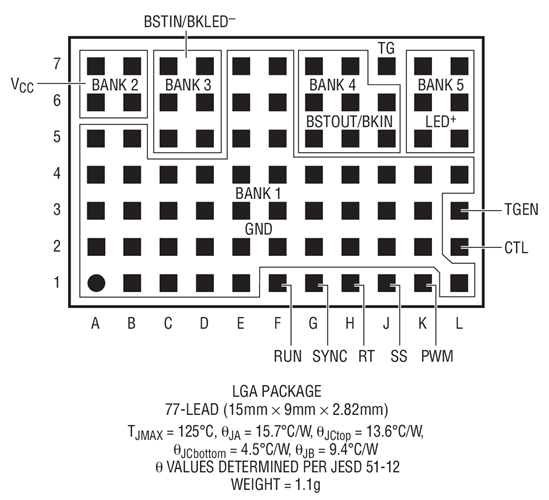

- 纤巧、扁平的 (9mm x 15mm x 2.82mm) 表面贴装型 LGA 封装
特性

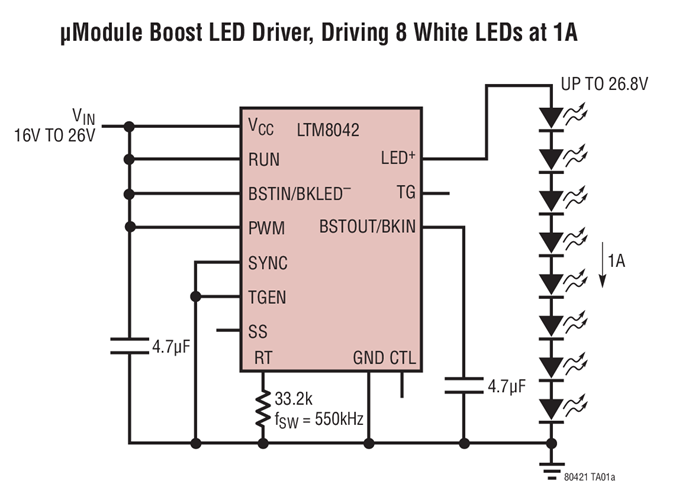

LTM®8042 是一款完整的 μModule® 升压型 LED 驱动器，专为驱动高达 1A 的 LED 而设计，LTM8042-1 则为驱动高达 350mA 的 LED 而设计。该器件实现了升压型电源拓扑结构与独特电流环路的整合，以充当一个恒定电流源。PWM 输入可提供高达 3000:1 的 LED 调光，而 10:1 的模拟调光则可通过单个电阻器或施加在 CTL 引脚上的模拟电压来实现。与所有的升压型拓扑结构一样，LTM8042 / LTM8042-1 在其输入和输出之间具有一条不间断的电流通路，因而不能容许发生从输出至地的短路或过载状况。
| # WHITE LEDS | LED CURRENT | 12VIN | 24VIN |
| 6 | 1A | LTM8042 | |
| 7 | 350mA | LTM8042-1 | |
| 8 | 1A | LTM8042 | |
| 9 | 350mA | LTM8042-1 |
LTM8042 / LTM8042-1 采用耐热增强型紧凑模压焊盘网格阵列 (LGA) 封装。LTM8042 / LTM8042-1 是符合无铅和 RoHS 标准。
Applications
- 显示器背面照明
- 汽车和航空电子设备照明
- 照明
- 扫描仪
