TI德州仪器 LT3083 产品介绍

2026-04-14 0次

说明

可把输出并联以提供较高的电流和散热量
输出电流：3A
由单个电阻器来设置输出电压

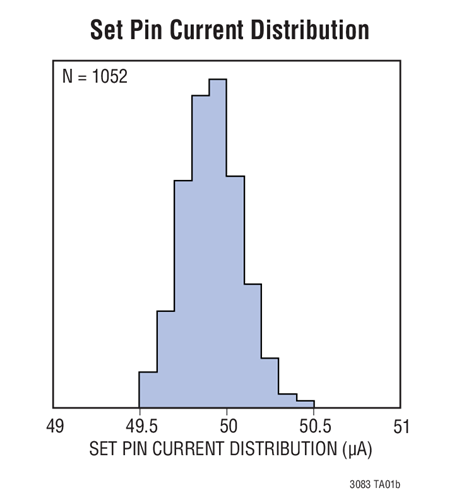

50μA SET 引脚电流：1% 初始准确度
输出可调至 0V
低输出噪声：40μV_RMS (10Hz 至 100kHz)
宽输入电压范围：1.2V 至 23V (DD-Pak 和 TO-220 封装)
低压差电压：310mV
<1mV 负载调整
<0.001%/V 电压调整率
最小负载电流：1mA
采用 10μF 最小陶瓷电容器时可实现稳定
具折返的电流限制和过热保护

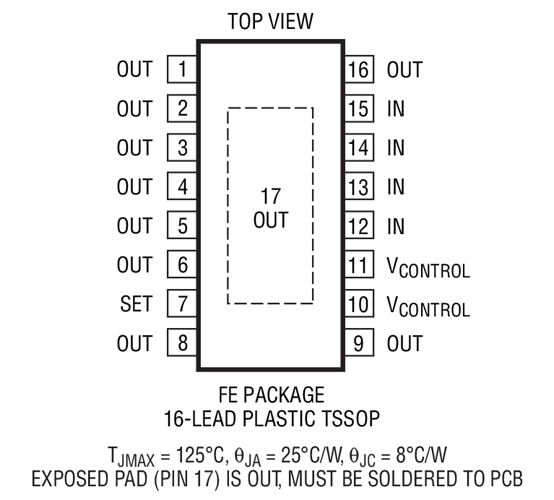

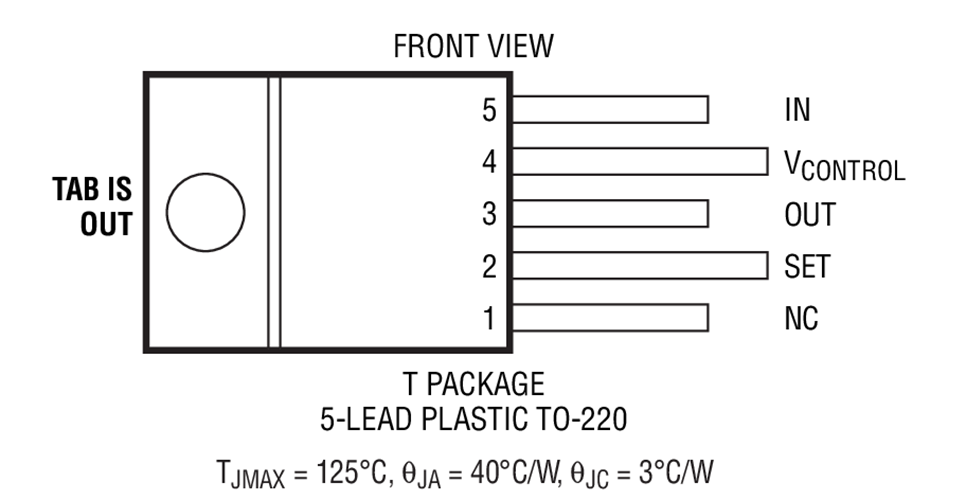

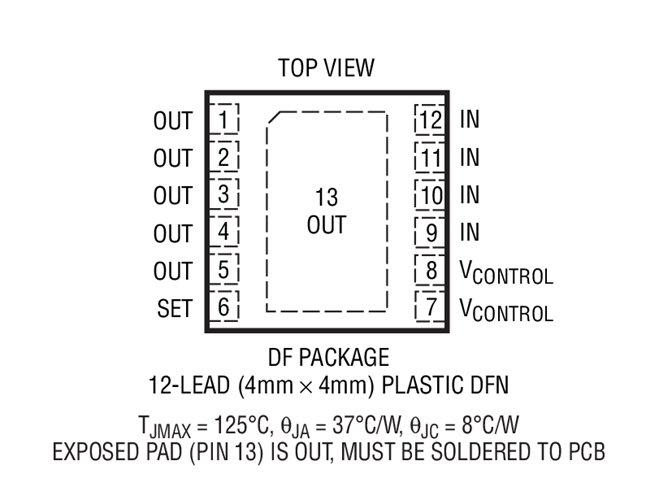

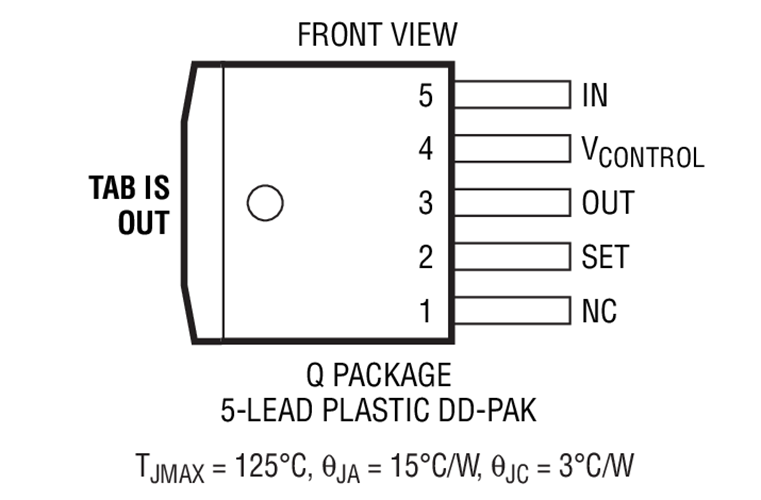

采用 16 引脚 TSSOP、12 引脚 4mm x 4mm DFN、5 引脚 TO-220 和 5 引脚表面贴装型 DD-PAK 封装

特性

LT^®3083 是一款 3A 低压差线性稳压器，可通过并联来增加输出电流或在表面贴装型电路板上散播热量。这款新型稳压器专为用作一个精准电流源和电压跟随器而设计，可在许多要求高电流、至零的可调节能力和不设置散热器的应用中使用。另外，该器件还将传输晶体管的集电极引出，以在与多个电源一起使用时实现低压差 (低至 310mV) 运作。

LT3083 的重要特点之一是能够提供一个宽输出电压范围。利用流过单个电阻器的一个基准电流，可把输出电压设置在 0V 至 23V 之间的任意电平 (DD-PAK 和 TO-220 封装)。当在输出端上使用 10μF 电容时，LT3083 可实现稳定，而且该 IC 能在采用小的陶瓷电容器时保持稳定，而不像其他稳压器所常见的那样需要额外的 ESR。

内部保护电路包括电流限制和热限制。LT3083 采用 16 引脚 TSSOP 封装 (具有一个裸露衬垫以实现更加优良的热特性)、12 引脚 4mm x 4mm DFN 封装 (也具有一个裸露衬垫)、5 引脚 TO-220 封装和 5 引脚表面贴装型 DD-PAK 封装。
