TI德州仪器 LT3085 产品介绍

2026-04-14 0次

说明

可能并行输出，以实现更高的电力和更好的散热
输出电流：500mA
单个电阻设置输出电压

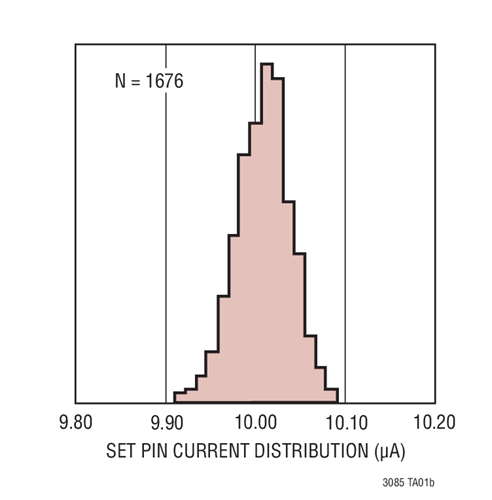

1%的SET引脚电流初始精度
可调输出电压达0V
限流值在温度范围内保持恒定
低输出噪声：40μV_RMS（10Hz至100kHz）
宽输入电压范围：1.2V至36V
低压差：275mV

< 1mV 负载调整率
< 0.001%/V 线性调整率
最小负载电流：0.5mA
使用最低的2.2μF陶瓷电容保持稳定
限流折返保护和过温保护

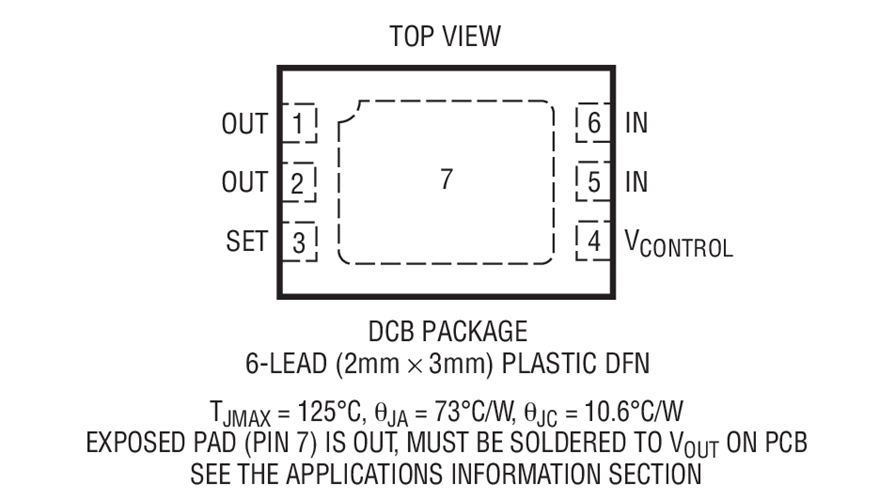

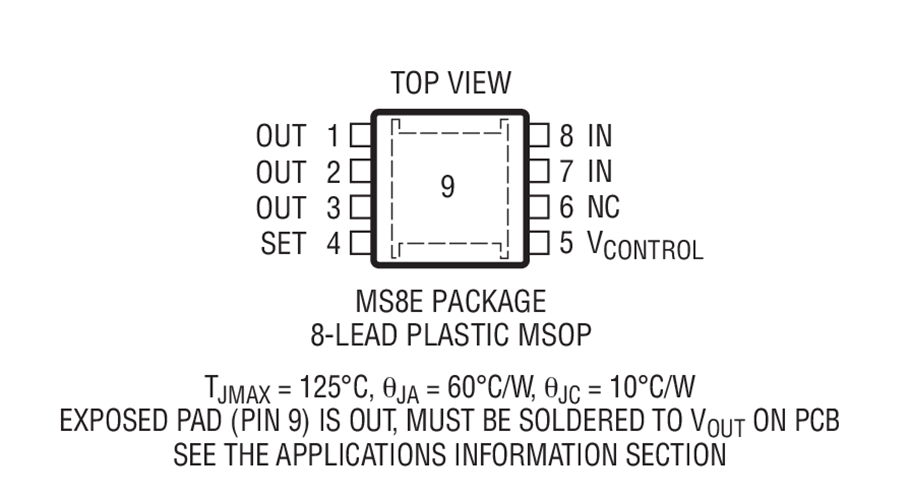

8引脚MSOP和6引脚2mm × 3mm DFN封装
通过AEC-Q100汽车应用认证

特性

LT3085 是一款 500mA 低压差线性稳压器，可通过并联来增加输出电流或在表面贴装型电路板上散播热量。这款新型稳压器专为用作一个精准电流源和电压跟随器而设计，可在许多要求高电流、至零的可调节能力和不设置散热器的应用中使用。另外，该器件还将传输晶体管的集电极引出，以在和第二个电源一起使用时实现低压差 (低至 275mV) 运作。

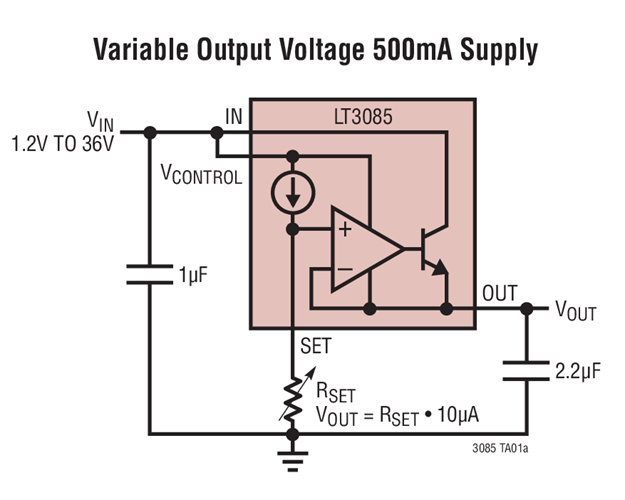

LT3085 的重要特点之一是能够提供一个宽输出电压范围。利用流过单个电阻器的一个基准电流，可把输出电压设置在 0V 至 36V 之间的任何电平。当在输出端上使用 2.2μF 电容时，LT3085 可实现稳定，而且该 IC 采用小的陶瓷电容器，而不像其他稳压器所常见的那样需要额外的 ESR。

内部保护电路包括电流限制和热限制。LT3085 稳压器采用 8 引脚 MSOP 封装和扁平 (高度仅 0.75mm) 6 引脚 2mm x 3mm DFN 封装 (这两种封装均具有一个裸露衬垫，用于改善热特性)。
