TI德州仪器 LT3080-1 产品介绍

2026-04-14 0次

说明

内部镇流电阻器允许直接连接至电源平面，以提供较高电流和散热量
输出电流：1.1A
由单个电阻器来设置输出电压
SET 引脚电流的初始准确度为 1%
输出可调至 0V
低输出噪声：40μV_RMS (10Hz 至 100kHz)
宽输入电压范围：1.2V 至 36V
低压差：350mV
< 0.001%/V 的电压调整率
最小负载电流：0.5mA
采用 2.2μF 最小陶瓷输出电容器可稳定
具折返电流限制和过热保护功能

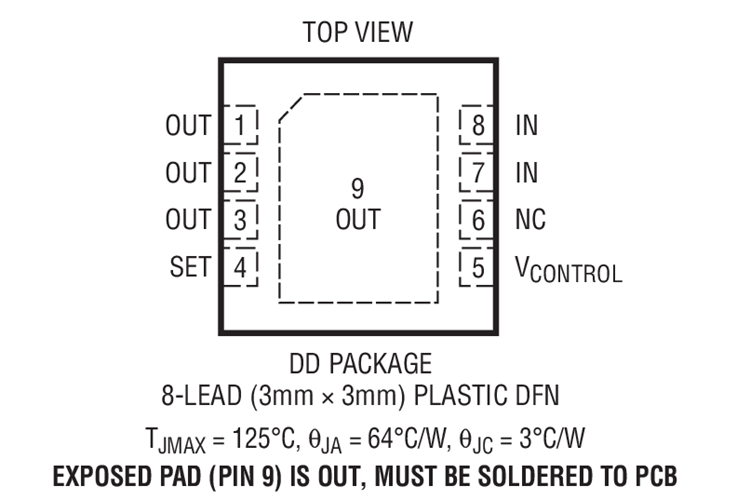

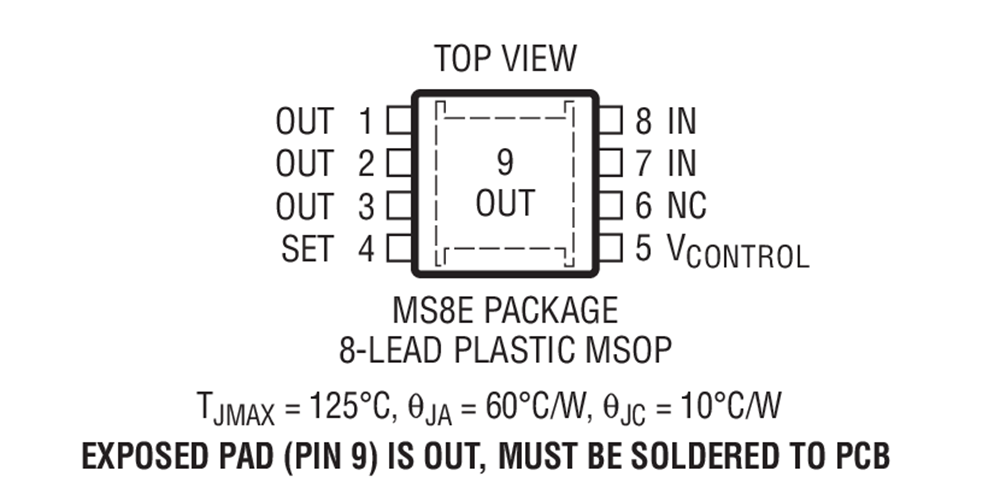

采用 8 引脚 MSOP 和 3mm x 3mm DFN 封装

特性

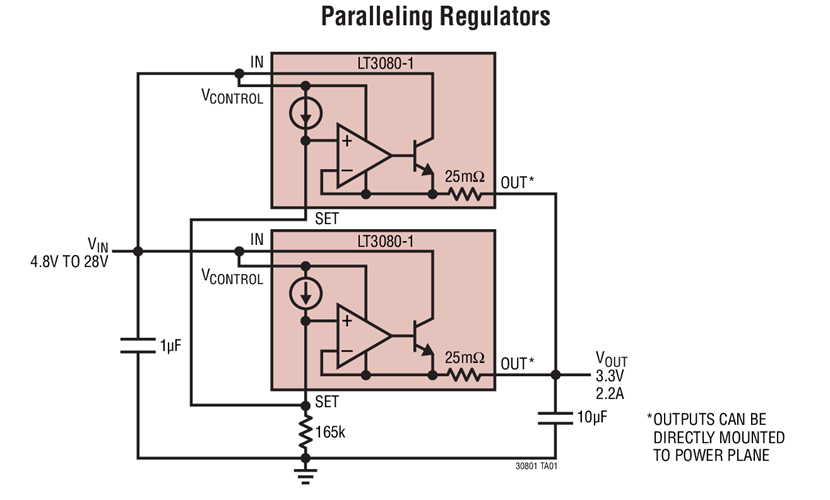

LT^®3080-1 是一款 1.1A 低压差线性稳压器，它包含一个内部镇流电阻器，以在无需 PC 板走线电阻器的情况下实现器件的直接并联。内部镇流电阻器允许在表面安装型电路板上直接并联多个器件，以提供较高输出电流和散热量，同时使电路板布局简单而容易。该器件将传输晶体管的集电极引出，以实现低压差 (低至 350mV) 运作 (当与多个输入电源一起使用)。

LT3080-1 能够提供一个宽输出电压范围。流过单个电阻器的一个基准电流用于把输出电压设置在 0V 至 36V 之间的任何电平。当在输出端上使用 2.2μF 陶瓷电容时，LT3080-1 可实现稳定，而不像其他稳压器所常见的那样需要额外的 ESR。

内部保护功能包括电流限制和热限制。LT3080-1 稳压器采用 8 引脚 MSOP (具有一个裸露衬垫，用于改善热特性) 和 3mm x 3mm DFN 封装。
