TI德州仪器 MAX25169 产品介绍
2026-04-14
0次
说明
- 4 输出 TFT-LCD 偏置电源
- TFT-LCD 部分的 2.65V 至 5.5V 输入
- 集成 420kHz 或 2.1MHz 升压和升降压转换器
- 正负 15mA 栅极电压稳压器，可调节输出电压（三倍/逆变倍增器）
- 灵活测序
- 所有输出的欠压检测
- 低静态电流待机模式
- 适用于外部 nMOSFET 系列开关的 NGATE 控制
- 可编程的 nMOSFET 限流值
- 每个通道的电流高达 150mA
- 4.5V 至 36V 输入电压范围，启动后以 3V 工作
- 集成升压/SEPIC 控制器（400kHz 至 2.2MHz，可同步）
- 200Hz 时的调光比为 16,667:1
- 自适应电压优化，可在 LED 电流沉中降低功耗
- 灯串开路、LED 短路和 GDN 短路检测
- 低 EMI
- LED 灯串相移调光
- LED 驱动器和 TFT 输出上的扩频选项
- 可选的开关频率
- 通过 FLTB 引脚 I2C 提供故障指示
- 非易失性配置存储器
特性

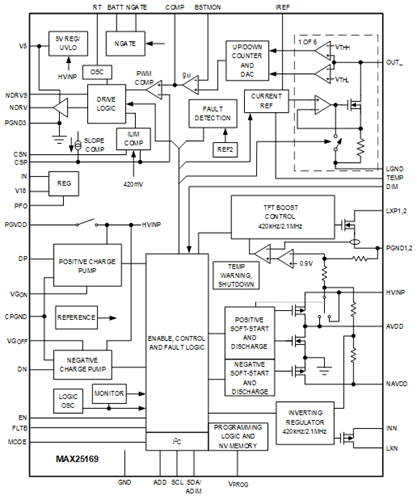

MAX25169是一款高度集成的TFT电源和LED背光驱动IC，适用于汽车TFT-LCD应用。该IC集成了一个升压转换器、一个反相降压-升压转换器、两个栅极驱动器电源，以及一个升压/SEPIC控制器，可为显示屏背光中的1至6串LED供电。
源极驱动器电源包括可在单极性模式下提供高达+18V电压的升压转换器，以及可产生低至-10.5V电压的反相降压-升压转换器。AVDD输出在13.5V时可提供高达300mA的电流，而NAVDD可提供高达200mA的电流。正源极驱动器电源调节电压(VAVDD)使用内部NV存储器或通过I2C进行设置。负源极驱动器电源电压(VNAVDD)始终严格调节至-VAVDD。源极驱动器电源采用2.65V到5.5V的输入工作电压。
栅极驱动器电源由稳压电荷泵组成，可产生高达+31.5V和低至-18V的电压，每个电源可提供高达15mA的电流。
该IC具有带输入开关控制(NGATE)的6串LED驱动器，可为多达6串LED供电，每串的电流为150mA（最大值）。
此外还包括逻辑控制和I2C控制的脉宽调制(PWM)调光功能，最小脉宽低至300ns，并且可选择在LED灯串彼此之间进行相移。启用相移后，每个灯串会在不同的时间导通，从而减少输入和输出纹波以及可听到的噪声。如果禁用相移，电流沉会同时导通，且电流沉可以并联连接。
可使用内部非易失性存储器或通过I2C接口，在八种预设模式中选择某种模式，对所有电源域的启动和关断序列进行控制。
MAX25169采用带裸露焊盘的7mm x 7mm、48引脚TQFN封装，工作环境温度范围为-40°C至+125°C。
