TI德州仪器 MAX20069B 产品介绍
2026-04-14
0次
说明
- 4路输出TFT-LCD偏置电源
- TFT-LCD部分的输入为2.8V至5.5V
- 集成440kHz或2.2MHz升压和降压-升压转换器
- 正负3mA栅极稳压器，输出电压可调
- 通过SEQ引脚进行电阻可编程的灵活时序控制
- 所有输出都提供欠压检测
- 低静态电流待机模式
- 4通道LED背光驱动器
- 每通道电流高达150mA
- 输入电压范围：4.5V至42V
- 集成升压/SEPIC控制器（440kHz或2.2MHz）
- 200Hz时的调光比为10,000:1
- 自适应电压优化功能可降低LED电流沉中的功耗
- 灯串开路、LED短路和接地短路诊断功能
- 低电磁辐射(EMI)
- 支持LED灯串相移调光
- 对LED驱动器和TFT采用扩频技术
- 通过I2C微调的可选开关频率
- 提供用于控制和诊断的I2C接口
- 通过FLTB引脚和I2C进行故障指示
- 过载和热保护
- 环境工作温度范围：-40°C至+105°C
- 40引脚(6mm x 6mm) TQFN封装，带裸露焊盘
特性

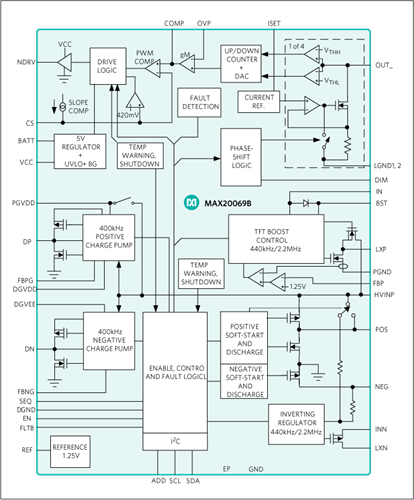

MAX20069B是一款高度集成的TFT电源和LED背光驱动器IC，适用于汽车TFT-LCD应用。该IC集成了一个降压-升压转换器、一个升压转换器、两个栅极驱动器电源和一个升压/SEPIC转换器，可为显示屏背光中的一到四串LED供电。
源极驱动器电源由一个同步升压转换器和一个反相降压-升压转换器组成，可产生高达+15V和低至-7V的电压。正源极驱动器可提供高达120mA的电流，而负源极驱动器可提供100mA的电流。正源极驱动器电源调节电压(VPOS)的设定方式是在FBP上连接一个外部电阻分压器或通过I2C。负源极驱动器电源电压(VNEG)始终严格调节至-VPOS（最低至-7V）。源极驱动器电源在2.8V到5.5V的输入电压范围内工作。
栅极驱动器电源由稳压电荷泵组成，可产生高达+28V和-21.5V的电压，每个电源可提供高达3mA的电流。
该IC具有一个采用单独输入电压(VBATT)工作的四灯串LED驱动器，最多可为四串LED供电，每串的电流为150mA（最大值）。该IC具有逻辑控制的脉宽调制(PWM)调光功能，最小脉宽低至500ns，可选择在LED灯串彼此之间进行相移。启用相移后，每个灯串会在不同的时间导通，从而减少输入和输出纹波以及可听到的噪声。如果禁用相移，电流沉会同时导通，且电流沉可以并联连接。
可通过SEQ引脚上的电阻或通过I2C接口选择七种预设模式之一，对所有电源域的启动和关断序列进行控制。
MAX20069B采用带裸露焊盘的40引脚(6mm x 6mm) TQFN封装，工作环境温度范围为-40°C至+105°C。
应用
- 汽车中央信息显示屏
- 汽车仪表盘
- 汽车平视显示器
- 汽车导航系统
参数
类型 | 描述 |
汽车 | 仪表盘显示和后座娱乐系统 |
